Regulado de 9V a 5V fuente de alimentación - SMD (1 / 4 paso)

Paso 1: Diseño de la Junta

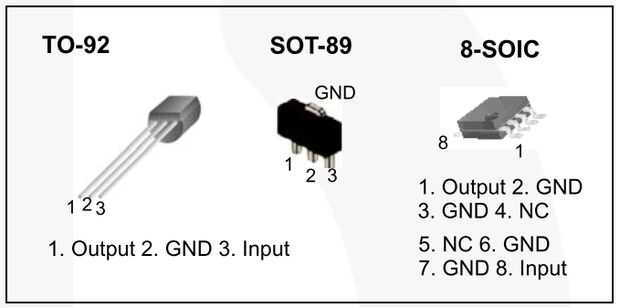

Regulador LM78L05 SOT-89 tiene los pasadores dispuestos de salida, de tierra, de entrada, esto es lo contrario del agujero a través regs LM7805 que he utilizado hasta ahora, hasta logró que los pernos en mi diseño original.

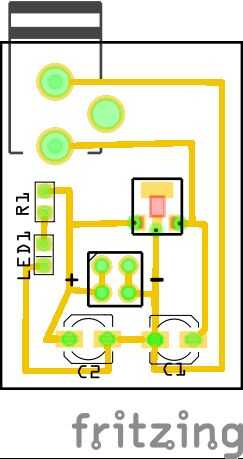

El anterior diseño de Fritzing tiene este problema. Por lo tanto, si usted quiere construir esto, ignore las tablas pobladas que faltan el puente (que es como me fijo el circuito).

Quería la Junta a ser prácticamente el mismo que mi taladro pasante versión. Que necesita para disfrutar de 9 voltios y entregar una fuente regulada de 5 voltios... esto se utiliza conectado a una placa sin soldadura, así como un módulo de diseño para mis proyectos de Arduino.

Quería hacerlo con montaje superficial dispositivo (SMD)... también conocida como superficie de montaje de tecnología (SMT).

Para ello, estoy usando:

  • regulador de 5 voltios de 1 x LM78L05 (SMD SOT-89);
  • resistencia de 1 x 220 ohm (0805 SMD);
  • 1 x blanco brillante LED (SMD 0805);
  • 2 x 0.1uF condensadores electrolíticos (0405 SMD);
  • 4 jefe del pin macho (orificio);
  • 2 pin 5.5 * 2.1 DC encaje 2.1 (orificio)

La toma de corriente y los cabezales de perno están montados en el lado de cobre no (abajo) de la Junta. Estoy utilizando 4 cabezales de perno en lugar de 2 para que tenga mejor conexión mecánica a la placa sin soldadura.
