Paso 3: Fije el circuito
Para fijar el circuito, malvada de la soldadura en la base de enchufe pata VCC y luego corté la traza de cobre con un bisturí. Para cortar el rastro, corté en dos lugares, en la conexión con el carril de salida de 5 voltios y en la Unión de la pierna VCC con la Junta. Luego usé una sonda de metal afilada para quitar el rastro de cobre entre los dos cortes que terminó con un espacio de 2mm en el seguimiento (no hay electricidad va más allá de eso Corte!).

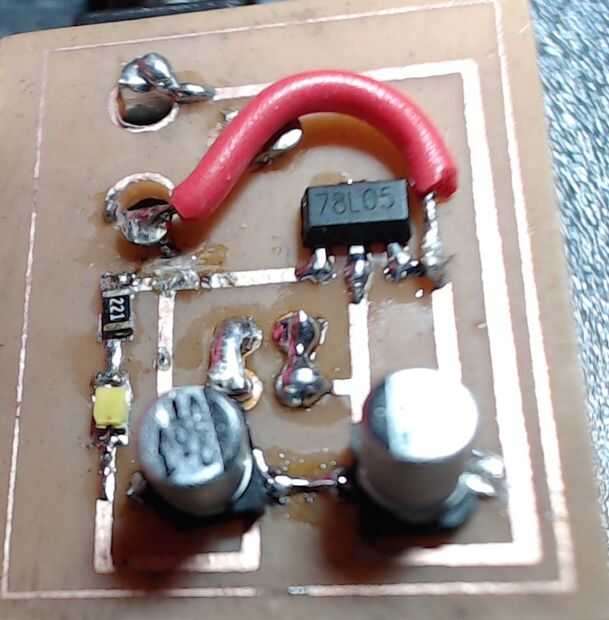

Luego cortar una longitud corta de cable puente y soldar el VCC del lado izquierdo y la pata de entrada del regulador LM78L05 (pin 3).
Con el poder re-routed, dio el circuito algún poder y mide la tensión en varios puntos alrededor del circuito. Afortunadamente, la corriente en la salida ahora era un aceptable 4,97 voltios. (¡ UF!)
Las cuatro gotas de soldadura que se puede ver cerca de la mitad del circuito son la salida positiva (mano izquierda par) y la salida negativa (mano derecha par). Este es un diseño pobre porque no hay suficiente espacio entre la toma de corriente y las cabeceras de pin para que quepa en la placa sin soldadura. Se ha corregido el diseño que yo he puesto en este instructable para que haya suficiente espacio, pero aún sería imprimir el diseño y compruebe el espaciamiento si yo fuera tú.
Esta versión del regulador de 5V SMD hará servicio a través de algunos alambres de puente dentro de otro proyecto, por lo que no estoy preocupado acerca del uso de este módulo.
