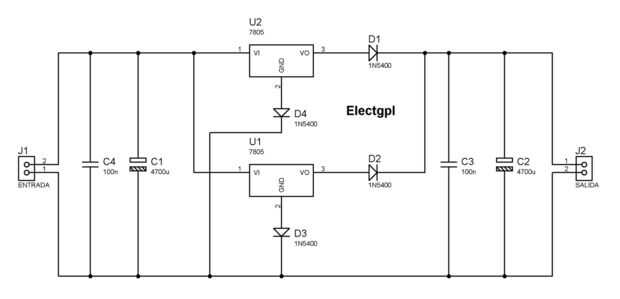

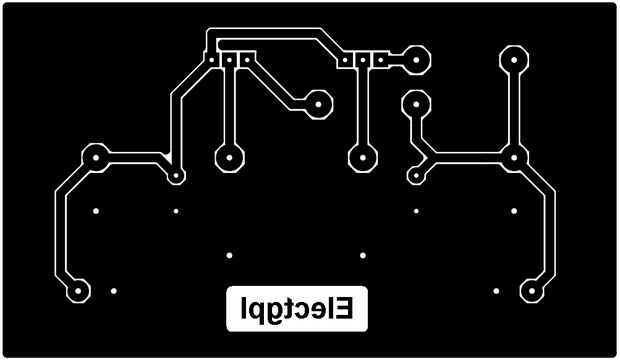

Paso 1: El circuito y el Impreso - el circuito y PCB
Entonces cuando ponemos dos reguladores en paralelo, si unimos los pines de entrada no hay problema porque son entrada de alimentación, si unimos gnd no hay problema porque es común a los dos, pero si unimos las salidas, ambos reguladores estarán estamos 5V a la salida del otro, y como sabemos, no son componentes ideales por ende uno enviara corriente el otro , entonces alguno de los dos funcionara mal o tendera a calentar mas, etc.... Lo yo hice para solucionar eso, es simplemente poner un diodo a la salida de cada regulador y la unión de estos dos es en los soldado, entonces la corriente de cada uno de los reguladores queda en la unión de los diodos, de esta forma el diodo no permite la corriente vuelva al regulador, así preservamos los reguladores. Como sabemos los diodos de silicio tienen una caída de tensión de 0, 7V pero en la practica es un poco menos (aprox +/-0, 5V) por eso a la salida de los reguladores en lugar de 5V tendríamos 4, 5V. Para compensar eso lo hacemos es "acercar" la referencia a tierra del regulador, esto se realiza con un diodo entre gnd de la fuente y gnd del regulador, lo hace es acercar 0, 5V (la caída de tensión del diodo) al gnd de la fuente, entonces ahora los 0,5 teníamos de mas en la salida los restamos en tierra , entonces el regulador compensara la salida y nos dará 5V.
NOTA: La idea de poner diodos en gnd se aplica para marco la tensión de salida de cualquier regulador 78XX y 79XX, se pueden poner diodos en serie para las variaciones sean mas grandes, o diodos zener.
El diodo emplee en el circuito es un 1N5400 (es un diodo de 3A) se puede emplear cualquiera de esa corriente, este es de 50V porque no tiene sentido poner uno de 400V o 1000V..., no cambiara el funcionamiento si se pone otro.
-------------------------------------------------------
Así que cuando poner dos reguladores en paralelo, Si combinamos la entrada fija no hay problema porque son energía de entrada, si nos unimos a gnd no hay problema porque es común a ambos, pero si combinamos las salidas, ambas controladoras estará enviando 5V salida el otro y como sabemos, no son componentes ideales así uno enviar actual que el otro , a continuación, ya sea de funcionamiento o se tienden a más calor, etc.... Lo que hice para solucionarlo, es simplemente poner un diodo a la salida de cada regulador de la Unión de estos dos es en los cátodos y la corriente de cada uno de los reguladores es en el cruce de los diodos, así sin diodo permite actual regulador nuevo y preservar los reguladores. Como sabemos diodos de silicio tienen un voltaje de 0.7V pero en la práctica de la gota es algo menor (aproximadamente +-0.5V) tan off reguladores sería algo 5V 4.5V. Para compensar que lo que hacemos es "traer" la referencia al controlador de tierra, esto se hace con un diodo entre la fuente y el controlador GND GND, lo que es más cerca de 0, 5V (caída de tensión del diodo) al GND de la fuente, así que ya teníamos 0,5 más en el resultado de restar a la tierra, entonces la salida del regulador compensado y nos da 5V. Nota: La idea de poner diodos de una toma de tierra se aplica para variar la salida voltaje regulador 78XX y 79XX cualquier, pueden poner diodos en serie para que las variaciones son más grandes, o diodos zener. El diodo en el circuito es un 1N5400 (es un diodo 3A) puede utilizar cualquiera de esa secuencia, 50V porque no tiene sentido poner una de 400V o 1000V... no cambio la operación si se pone otro.
