Regulador automático de Led escaleras (2 / 4 paso)

Paso 2: Componentes electrónicos

En un principio iba a usar un Arduino, pero entonces he decidido hacer un dispositivo individual.
El corazón del regulador es un chip de pu atmega16a que tiene un montón de salidas.
En cuanto a control de la carga (1W 12V o más), he utilizado transisters 2sc2655 como son lo suficientemente potentes para lo que necesitaba.

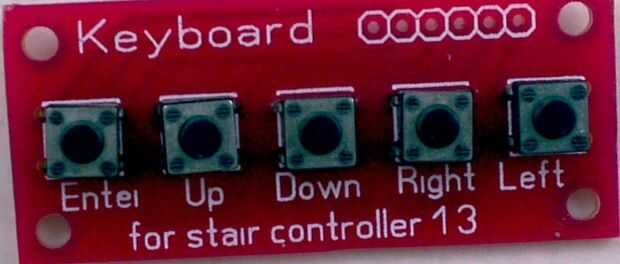

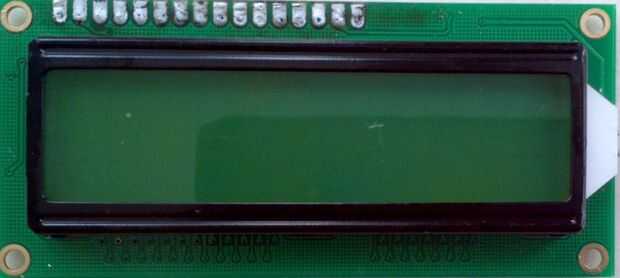

LCD soy uso LCD 16 x 2 (chip HD44780)

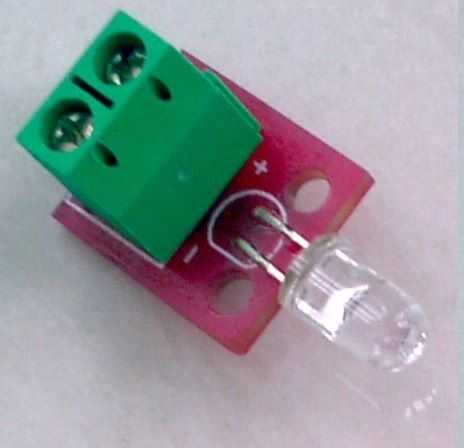

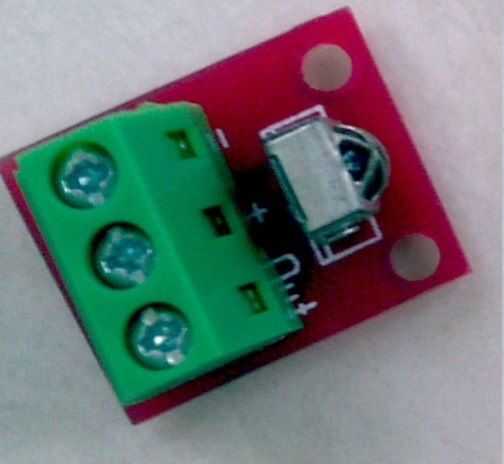

Los sensores primero pensé utilizar era la versión de lo IR lED y Transistor IR, pero la distancia a la vista de que no pudo obtener más de 1 metro, por lo que se decidió utilizar TSOP1838 + modulación 38kHz.

Para esto todo que he utilizado el convertidor LM7805 + disipador de calor.

Resistores y condensadores se puede ver en la placa base del dispositivo.
