Regulador automático de tanque de agua del Motor (2 / 2 paso)

Paso 2: El circuito

El circuito funciona con 12v fuente de alimentación, que puede dar de un adaptador de CC de 12v...

El circuito está construido alrededor de 3 ICs principal-

LM358 - comparador dual - sensor IC

NE555 - temporizador ic - generador de pulso de reloj

7473 - JK flip-flop - controlador, cerebro

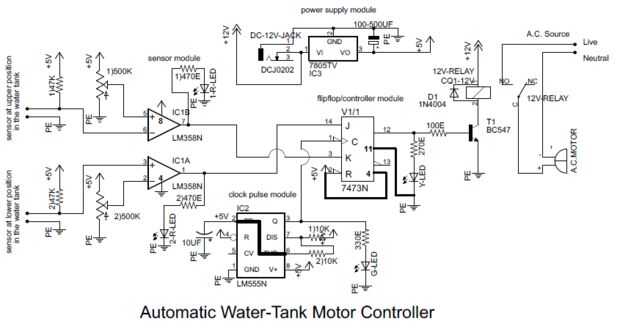

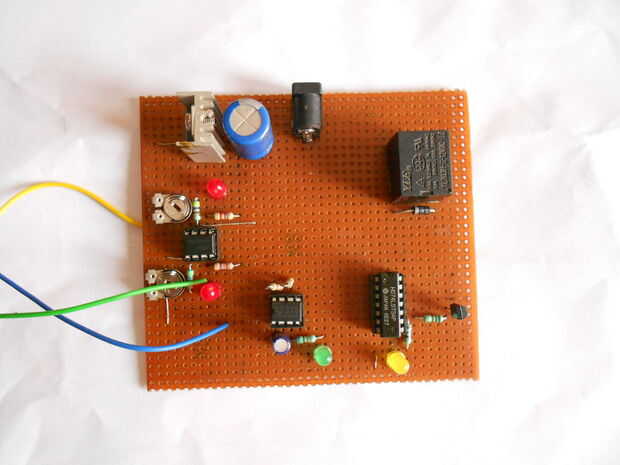

Puedes ver los componentes y las conexiones como en el circuito...

Los componentes que necesita para la construcción de este circuito son-

-mujer de 12v dc jack

-1 x (100uf o 200uf o 500uf o 1000uf) + condensador 1x10uf

-voltio 7805 regulador + disipador de calor

-2 x 500 k potenciómetro

-2 x 47 k resistencia de ohm + 2 x 470 ohm resistencia + 1 x 330 ohm + 1 x 270 ohmios resistencia de ohm ohm 1 x 100 + 2 x 10 k

-IC LM358 + base

-LM555 IC + base

-7473 IC + base

-1 diodo x

-relé de 12v = resistente según motor

-2 x led rojo + verde 1 x led + 1 x amarillo led

-1 x transistor BC547

-prefboard de 12cmx12cm

-adaptador de 12v DC

corrección - pin 2 y 6 están conectados en el 555 IC en el circuito.
también Conecte el Vcc y tierra de las ICs, obtendrá fácilmente la configuración de pines del ICs en google...
