Paso 3: Descripción del elemento:
- El Núcleo de la partícula es, en esencia, los "cerebros" de su proyecto de hardware conectado. Más información sobre el kit y los pernos de la base en la Página Web de la partícula
- Elementos sensores analógicos y circuitos conexión con la base:

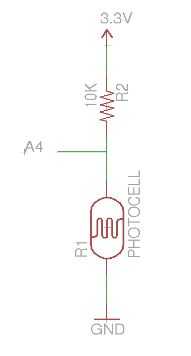

- Foto-resistencia: la resistencia de la fotorresistencia varía según la cantidad de luz que caen en él. La relación entre la resistencia "Rl" y la intensidad de la luz "Lux" para un Resistor dependiente de luz típica es: Rl=500/Lux(kohm). Con la fotocélula conectada a 3.3V regulada salida de voltaje del núcleo a través de una 10 k resistencia, el voltaje de salida de la A4 de entrada analógica es: Vo=3.3∗Rl/(Rl+10K). Al reordenar la ecuación el valor de la resistencia de la fotocélula es: Rl=Vo∗10/(3.3−Vo) luego, se calcula la intensidad de luz: Lux = 500/Rl

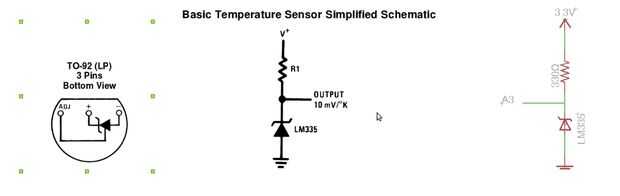

Sensor de temperatura LM335AZ: M335 son sensores de temperatura de precisión. Opera como un Zener de 2 bornes y la tensión de ruptura es directamente proporcional a la temperatura absoluta a 10mV / º K. En este ejemplo se utiliza el paquete de la a-92 y un esquema de sensor simplificado temperatura básica implementado. El valor de R1 debe elegirse cuidadosamente en relación con la fuente de alimentación. La hoja de datos del LM335 da una limitación actual para una tensión de salida correcta de funcionamiento. La corriente debe estar entre 400μA y 5mA. Luego se debe elegir el rango de temperatura. En este caso será suficiente con medidas correctas garantía hasta 45° C y luego este valor de la temperatura máxima estará asociado con la tensión máxima de salida proporcionada por el sensor (3.03V). Un valor de R1 de 330Ω para una fuente de alimentación de 3.3 V garantizar que la corriente mínima será más grande que el límite para la tensión de salida máxima: Imin = 3.3−3.03330 = 0.8mA. También garantizar, para medidas de temperatura mínima de 0° C cuyo voltaje de salida será 2.73V (equivalente a 273 Kelvin), corriente máxima menor que el límite de Imax = 3.3−2.73330 = 1.72mA.

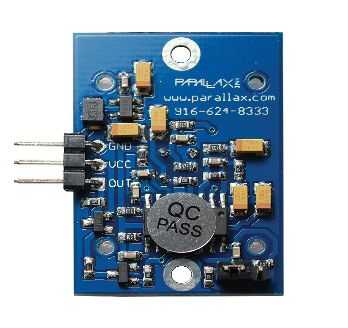

PIR: El Sensor PIR detecta el movimiento por la medición de cambios en los niveles de infrarrojos (calor) emitidos por objetos de alrededor. Cuando se detecta movimiento, que el sensor de PIR salidas una alta señal en su pin de salida. Este sensor PIR de Paralax puede ser alimentado con los 3,3 v regula el voltaje que proporciona la base. El pin de salida del sensor está conectado directamente a una entrada Digital de la base, para este ejemplo D0.
Un led está incluido. Se conectarán a través de un resistor de 1KΩ a la A0 de salida analógica que puede funcionar como salida PWM. El brillo del sensor varía con el ciclo de trabajo de la señal PWM que lo alimenta.
