Paso 4: Cableado hasta la Pi

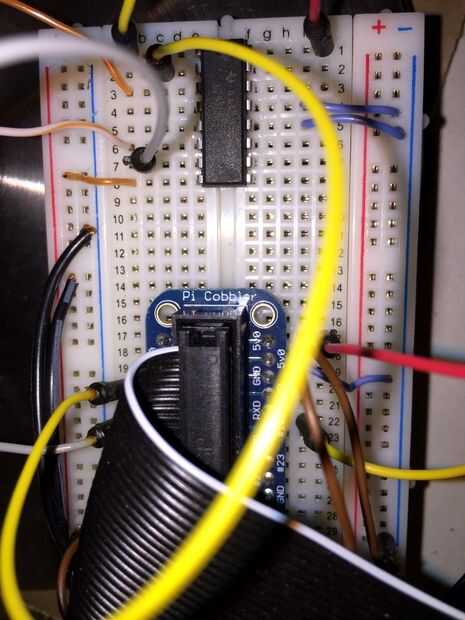

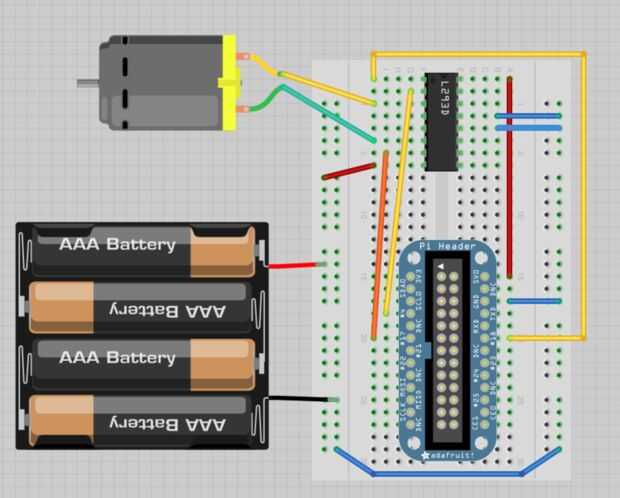

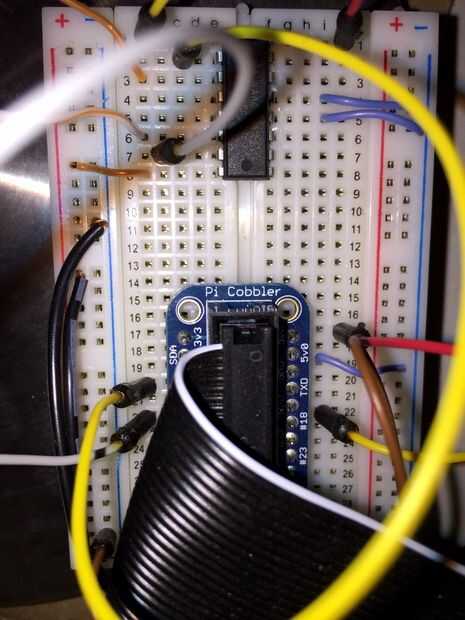

Usando los cables de puente, seguir el esquema anterior para conectar tu motor, fuente de alimentación, chip L293D para el Pi. Se trata de un tutorial de Adafruit, la única modificación es que estamos utilizando una fuente de alimentación de 12V 1A en lugar de un paquete de baterías.
Fuente:
https://Learn.Adafruit.com/Adafruit-Raspberry-PI-l...
Si nunca ha conectado a un protoboard antes, no se asuste. Los colores de los cables en el caso no importa. Sólo emular el diagrama de arriba usando los cables de puente. Su chip L293D aparecerá justo en su lugar. Si estás incómoda todavía sugiero ver este video - te hará sentir mejor:
https://Learn.Adafruit.com/Collins-Lab-Breadboards...
Para la alimentación simplemente corté el conector del extremo para exponer los cables. Luego los cables pelados y había conectado directamente en el protoboard. Si usted no quiere cortar el suministro de energía puede conseguir un adaptador en Adafruit:
