Paso 1: partes

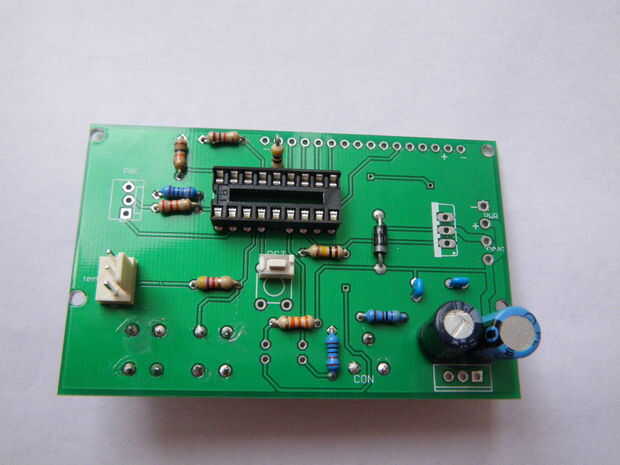

1.PCB. Pagar por la pulgada cuadrada que los tableros hechos para tratar de mantenerlos pequeños. Como tal, éste es doble cara y utiliza platear-por los agujeros. Le invitamos a tratar de hacer uno en casa pero yo recomiendo uno fabricado profesionalmente. Tenía minas de BatchPCB, una división de SparkFun. Puede comprar una tarjeta en http://www.batchpcb.com/product_info.php?products_id=44036&check=c260fda1c9d3f5c8cb643726708f6a35 o descargar los archivos de águila en el extremo de este Instructable y ordenar hacia fuera de usted mismo.
2.Picaxe 18 X. Esto ya ha sido superado por el Picaxe 18M 2, que debe ser compatible con pin por pin. (y un poco más barato)
3.Sensor de temperatura. El picaxe puede interfaz de forma nativa con sensor digital de temperatura DS18B20 de Dallas/Maxim, que es super fácil escribir el código. Encontré esta versión impermeable en eBay, whick es mucho más conveniente para la inmersión en una solución de etanol-agua-azúcar. Dependiendo de lo que realmente utilizas te termostato para controlar, puede ser capaz de usar el sensor descubierto, que parece un transistor de la a-92. Sin embargo la versión resistente al agua sólo debe establecer le sobre $6. Tenga en cuenta que compré tenía los pins intercambiados, por lo el pin 1 del conector molex realmente fue pin 3 del sensor! Es posible quitar los pernos del cuerpo del enchufe y moverse en sus lugares correctos, o podría unir el zócalo a la Junta de la otra manera alrededor. Elijas lo que elijas hacer, compruebe las conexiones del TEMP SENSOR! En el sensor que utiliza, pin 1 [terreno] fue el alambre protector desnudo, pin 2 [DQ] era blanca y pin 3 [VDD] era rojo. Repito, por favor compruebe antes de montar el circuito!

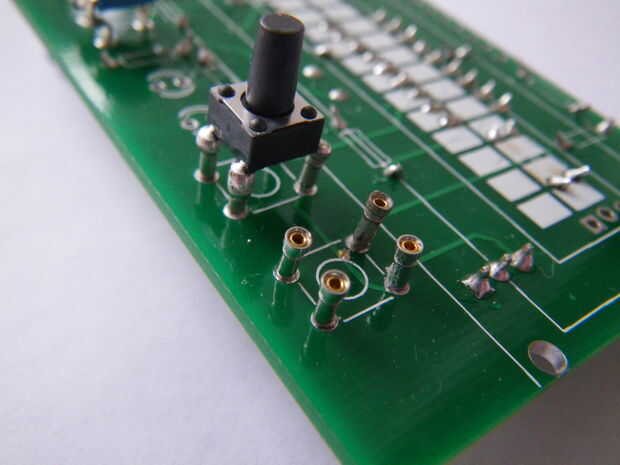

4.IC sockets y pines. Para levantar el módulo LCD y el la temperatura arriba/abajo cambia el tablero, por lo que meter en el panel frontal. Utilicé tiras de encabezado y de pernos, cortados a la medida.
5.resistencias. Utiliza LEDs de alto brillo para los indicadores, pero utiliza resistencias de muy alto valor para mantener el brillo hacia abajo. Si quieres más brillante LED puede que necesite utilizar valores más bajos para el R8 y R9. Recuerde que el LED verde es conducido de 5v de lo picaxe, pero el LED rojo se 12v de lo mosfet. Elige tus resistencias por consiguiente!
