Paso 2: construcción
Usted necesita pensar un poco mientras que usted está construyendo este dispositivo. Cualquiera de los componentes comprometidos o cubierto por la pantalla LCD debe ser montado en la parte posterior de la Junta, por lo que no hay posibilidad de un cortocircuito en los herrajes del módulo LCD. I también con aislamiento en la parte posterior de la pantalla LCD con alguna cinta para protección extra.
Recuerde que una vez que han atado el LCD, usted no será capaz de la soldadura de los componentes por debajo de él - Fije el LCD último!
La primera foto en esta página muestra la parte posterior de la Junta, con casi todos los componentes conectados. Todavía son el conector de programación, mosfet, regulador de voltaje y los terminales de potencia y la resistencia.

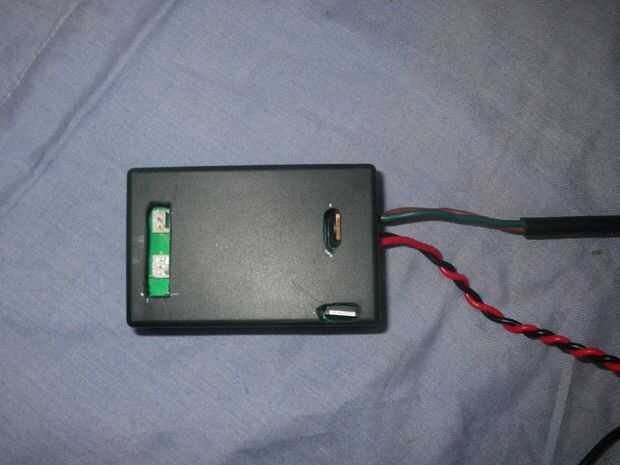

2. el caso
Usé una UB5 jiffy caja"," disponible en Australia Dick Smith Electronics, Jaycar, Altronics y finas en los minoristas. Las dimensiones externas son 83mm ancho 54mm de alto y 30mm profundo. El caso es necesario mucho trabajo para que la Junta se ajuste - tendrá que retirar todos los refuerzos internos y las ranuras con una Dremel. También necesitarás hacer agujeros para el sensor de temperatura y conector de programación, los cables de alimentación y calentador y un par de ranuras para el regulador de voltaje y mosfet. Esto es una buena idea de todas maneras como el regulador y mosfet se caliente un poco.
En la tapa, necesitarás los agujeros para los LEDs, dos interruptores y la pantalla LCD. Tenga cuidado con el agujero para la pantalla ya que es difícil conseguir limpia, recta corta con un disco de corte en una Dremel! Empezar con poco y agrandar el agujero para ajustarse a la pantalla.
Aunque quité todos los agujeros y las ranuras de la Junta en el caso, todavía mantienen juntos, sólo de la fricción de las partes. Si esto no fuera suficiente, un poco de pegamento probablemente haría el trabajo.
