Actualización: este kit está descatalogado por favor ver la nueva versión, v.3 controlador de LED de canal 8, los archivos de desarrollo aún están disponibles para construir esta versión.
Como un circuito simple como puede ser. Un 12F675 controla un registro de cambio de alta potencia, que a su vez controla hasta 48 LEDs en 20ma por, (~ 120mA por canal) en channels(groups) 8,
Patrones de software de control crean efectos de grupo en grupo. Con estado 4 en escala de grises (4 Estados de LED del brillo) una gran cantidad de patrones, efectos son posibles.
Fue diseñado para ir junto con mi 8 "x 8" 32 LED Infinity espejos.
Una galería de todos los espejos de mi infinito
Un solo botón de pulsación momentánea recorre los patrones programados. Viene cargado con 5 patrones y la posibilidad de añadir más a través de re-escribir el firmware.

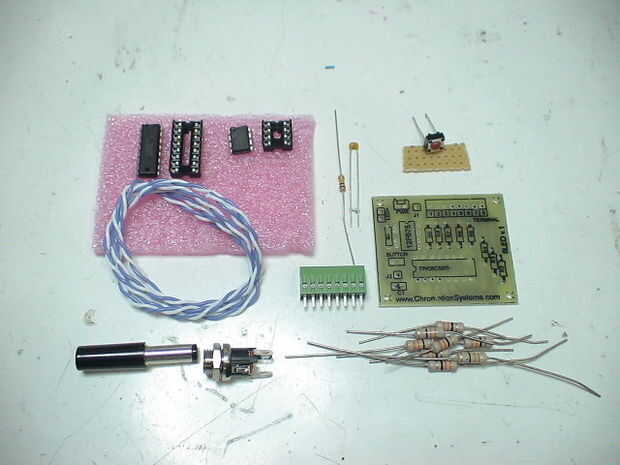

Kits, incluyendo 32 LEDs, opción de colores comprador, se puede comprar en mi tienda www.ChromationSystems.com
Se publicarán más actualizaciones e información a la Página de controlador de LED de canal 8
El águila esquemas, disposición del PWB y código fuente en conjunto se pueden comprar todos juntos en un Paquete de desarrollador.
ACTUALIZACIÓN: Código en ASM está disponible para su descarga más abajo, o en la web principal

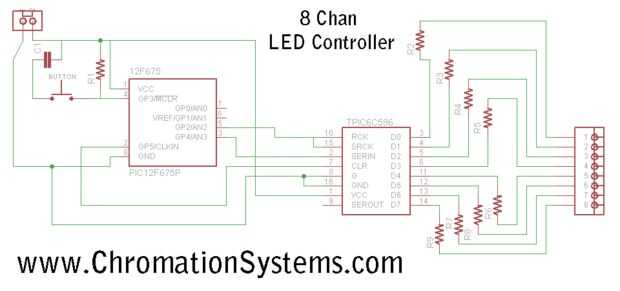

El esquema de archivo HEX y hoja de datos están en el ZIP de abajo.
Descargo de responsabilidad: Recrear este proyecto bajo su propio riesgo.
