Paso 2: Resistencias, condensadores y zócalos
Colocar las resistencias primero.
-R1 es un 10kohm (marrón, negro, naranja), 1/4w, es la pull-up para el pulsador
-R2 - R9 son las resistencias para los LEDs.
-Los valores de R2-R9 varían dependiendo del Color de los LEDs y la cantidad por el canal.

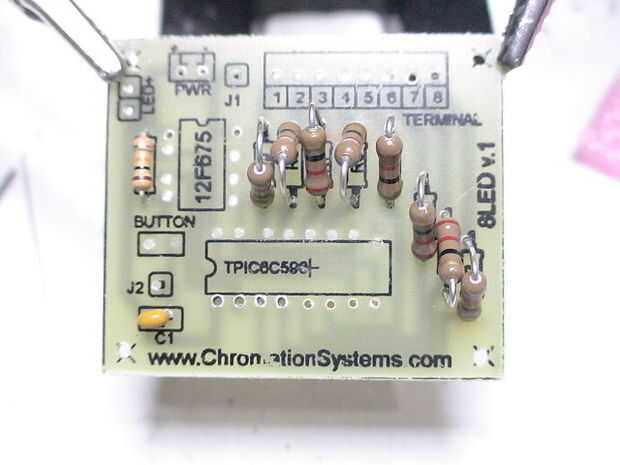

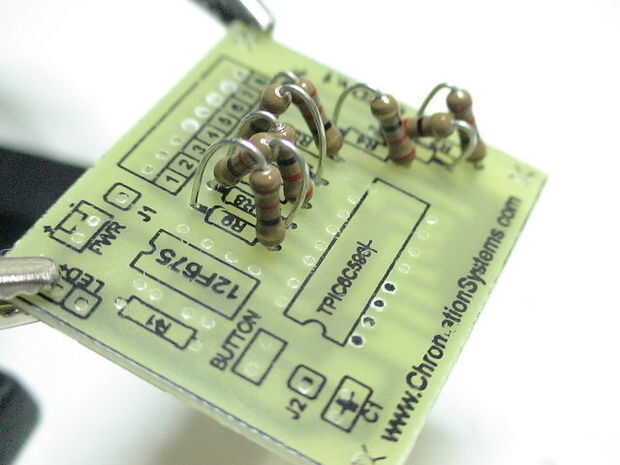

-Dependiendo de las resistencias puede o puede no quedar completamente plana sobre el PCB, si son grandes, solo colocarlos en como en las imágenes de abajo. Voltear cada uno para que los cables están cerca unos de otros.
Coloque luego el condensador C1.
-No está polarizado y puede colocarse en cualquiera de ellas.

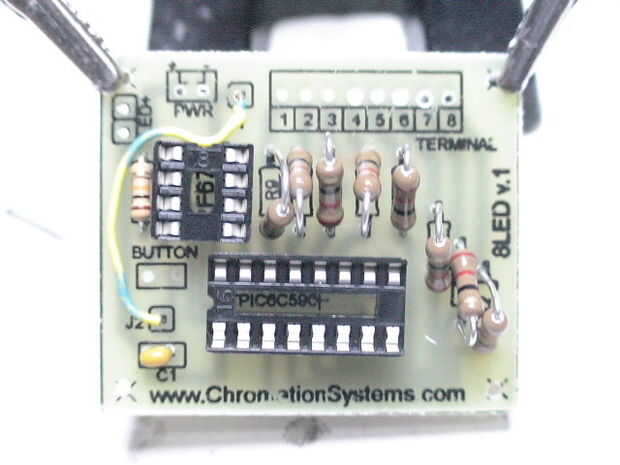

Los sockets son pasados, tenga cuidado de colocarlos. Asegúrese de que todos los conductores de entran en su agujero correcto.
Hay una muesca en los zócalos que deben alinearse con la imagen en el lado superior de la ilustración.
Soldarlos firmemente y ver puentes de soldadura entre los pines.
