Paso 5: Grabar o las tablas de la orden
No va a hacer un tutorial completo aquí, aquí son 2 buenos con métodos que he usado antes:
Foto de resistir:

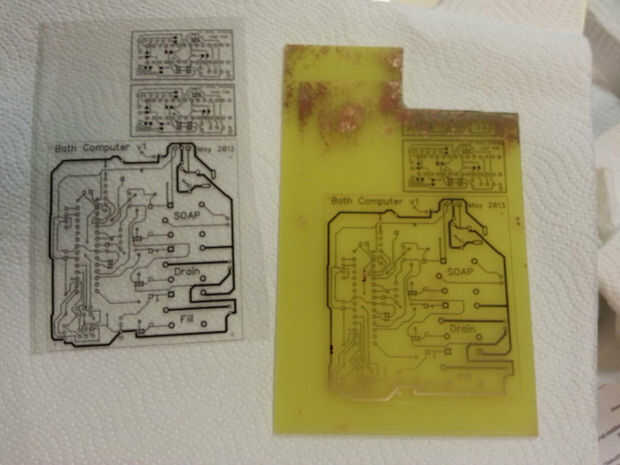

Transferencia de tóner con laminador:

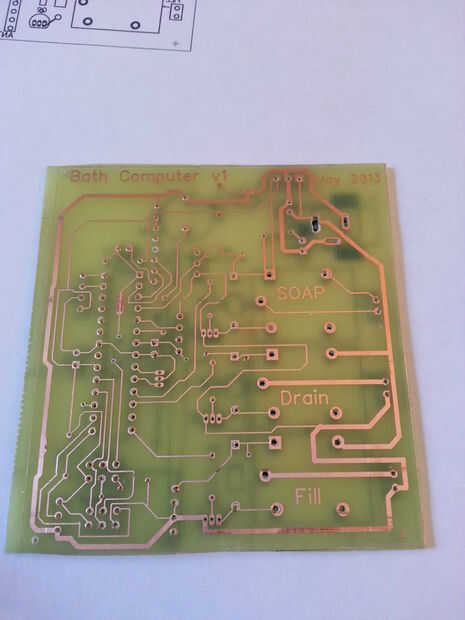

personalmente ahora he estado usando el método de laminador con un ácido clorhídrico + peróxido de hidrógeno de la mezcla. Sólo tenga cuidado al usar estos productos químicos.
He taladrado mis agujeros de pcb con un Dremel Pilar/bench-press y alta velocidad brocas de acero.
Tablas de la orden:
También he utilizado este fabricante chino PCB con grandes resultados sólo lleva más tiempo:
http://www.seeedstudio.com/service/index.php?r=site/pcbService
Crédito adicional:

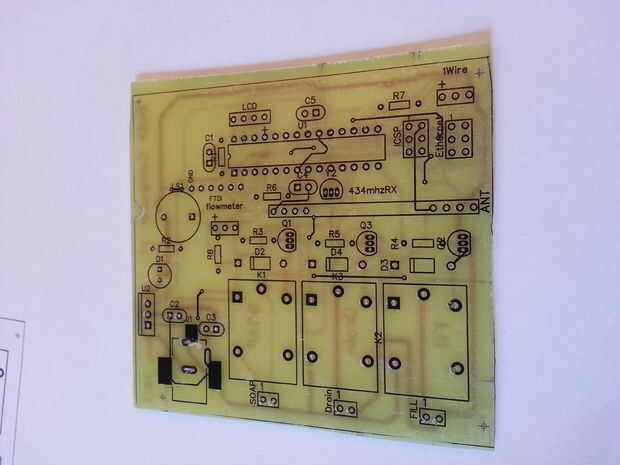

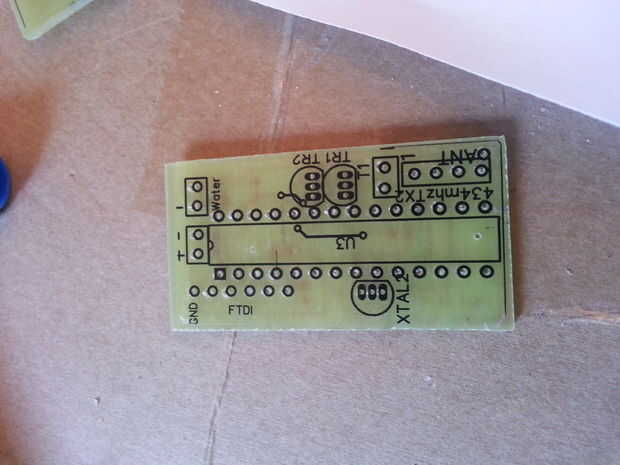

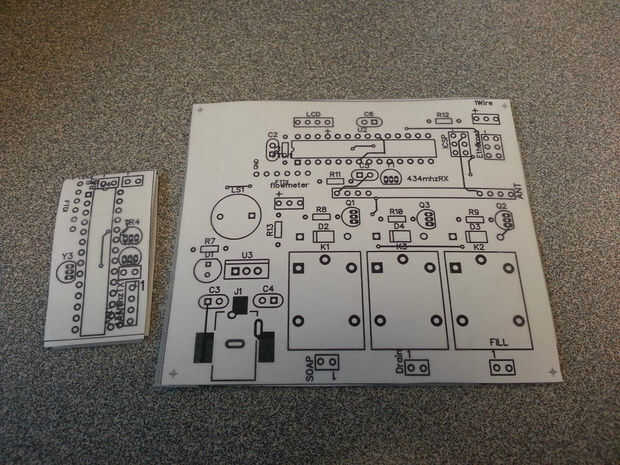

Usé Grafix frotar Onz para hacer la capa de la pantalla de seda. Esto hizo mucho más fácil de rellenar las juntas y ve muy bien también: http://amzn.com/B000WZKCRY
el otro método que he usado aquí es utilizar un cortador láser para grabar la parte superior de la PCB. esto funcionaba bien pero la alineación era complicada.
