Paso 4: La construcción del circuito

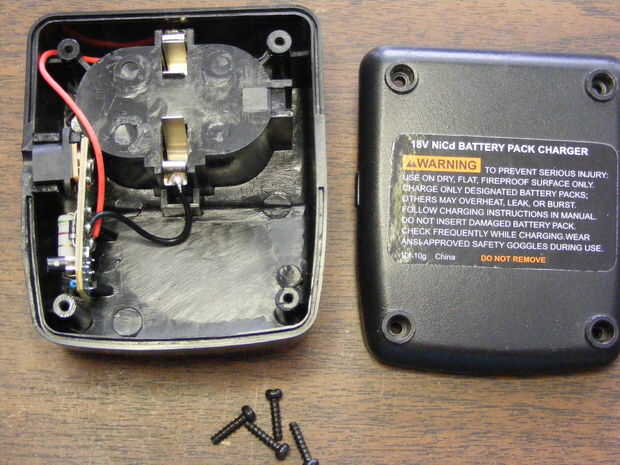

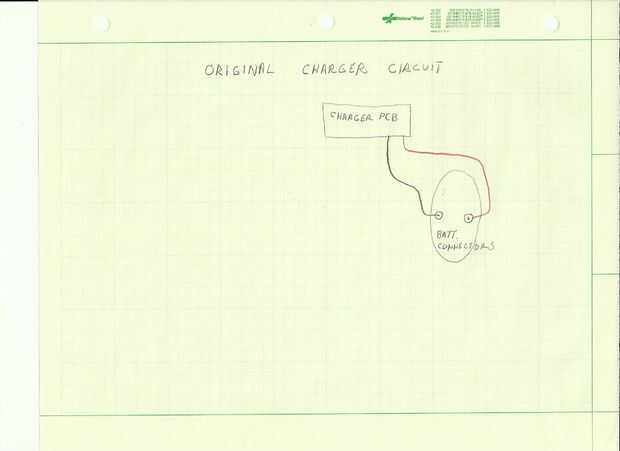

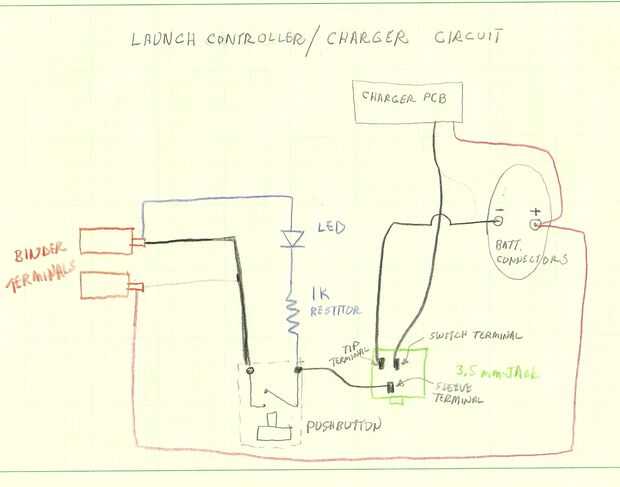

He proporcionado diagramas de tanto el circuito original de "charger only" y el lanzamiento final / circuito cargador.

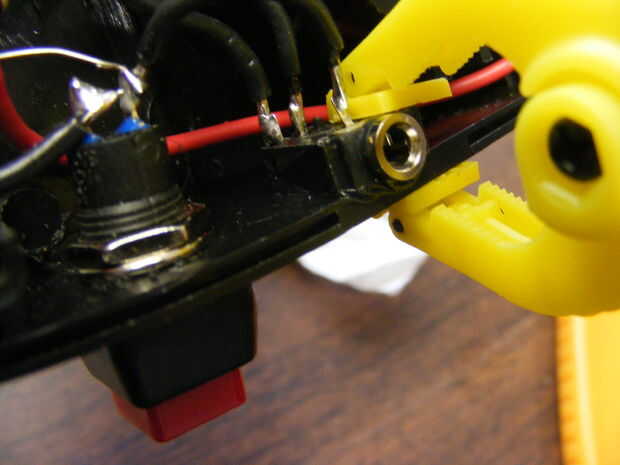

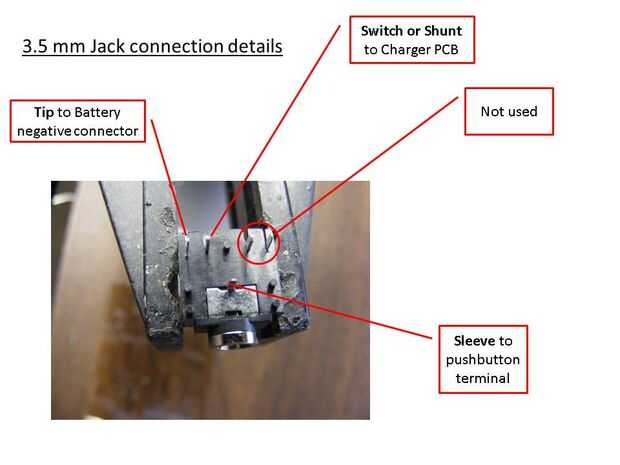

Desde los terminales de jack de 3,5 mm pueden ser un poco confusos, por favor estudie la ilustración. Para información adicional sobre tipo "teléfono" conectores ven aquí

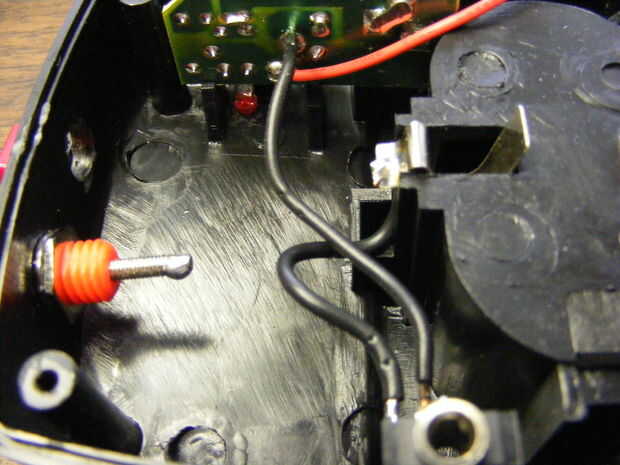

Separar el original cable negro del cargador PCB con el terminal negativo del conector de la batería. Sustituido por un cable del PCB del cargador al terminal de interruptor de la toma de 3,5 mm y otro cable desde la terminal de punta del jack de 3,5 mm para el terminal negativo del conector de la batería.
Si tienes un multímetro con función de prueba de continuidad, puede hacer la siguiente prueba: sin la llave de lanzamiento enchufada en el jack debe haber continuidad entre el cable negro de PCB negro carga y el terminal negativo de la batería Conector; con el lanzamiento clave enchufado allí no debe ser continuidad entre el cable negro de PCB negro carga y el terminal negativo del conector de la batería.

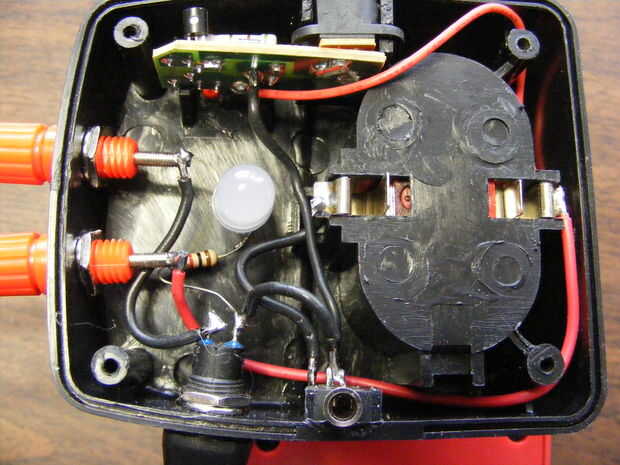

Deje el cable rojo original del tablero del PWB del cargador al conector positivo de la batería en su lugar y añadir los elementos del circuito adicional como se muestra en el diagrama y foto.
Después de que el circuito era soldado juntos, pegué el conector de 3,5 mm en el interior pared de la caja del cargador. Asegúrese de dejar la configuración de la cola durante al menos 24 horas para que enchufarlo a la toma de no romperlo sueltos. Vertical de la posición del LED. Instalar carpeta mensajes y pulsador en sus agujeros. Por supuesto, diseños caso cargador distinto pueden requerir colocación de componentes diferentes.
