Paso 3: El circuito de Control

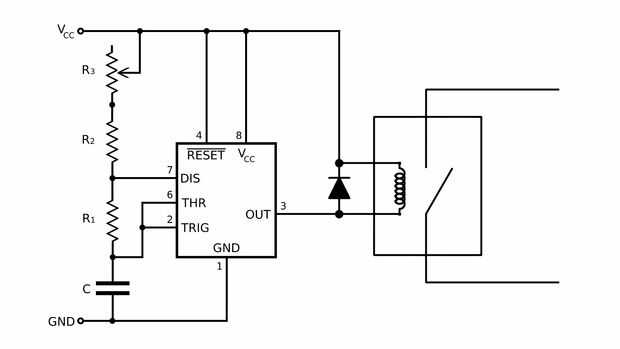

Este es el circuito que diseñé para este proyecto. Se basa en un temporizador 555 IC. Esta configuración se conoce como "Modo Astable." En este modo, la salida de un pin 3 es una serie de altos y bajos del pulso. Esto convierte el relé de encendido y apagado. La frecuencia y duración de estos pulsos es determinado por los valores de las resistencias y el condensador.
El tiempo que el relé se basa en la fórmula:
t = 0.7 x R1 x C
El tiempo que el relé estará apagada se basa en la fórmula:
t = 0.7 x (R1 + R2 + R3) x C
En estas fórmulas "t" se mide en segundos, "R" se mide en ohmios y "C" se mide en faradios.
Para mi aplicación, utiliza C = 0.000330F (o 330 micro Faradio), R1 = 22000 ohm o 22 kohm, R2 = 000 ohmios o 1 kohm y R3 = un 100000 ohm (o 100 kohm potenciómetro). Con estos valores el tiempo "ON" fue 5 segundos por ciclo. Basado en el ajuste del potenciómetro, los intervalos de tiempo de "OFF" entre 5,3 segundos y 28,4 segundos.
Puede cambiar el tiempo de encendido y apagado ciclos cambiando los valores de las resistencias y el condensador. Puede hacer que los valores de lo que quieras. Pero ten en cuenta que siempre es necesario tener al menos 1 kohm resistencia entre el pin 7 y pin8 en la viruta del IC. Si no, la IC puede ser dañado cuando enciende y apaga la salida.
