Regulador de temperatura ajustable para elementos de calefacción (4 / 8 paso)

Paso 4: Prototipo del circuito en un protoboard

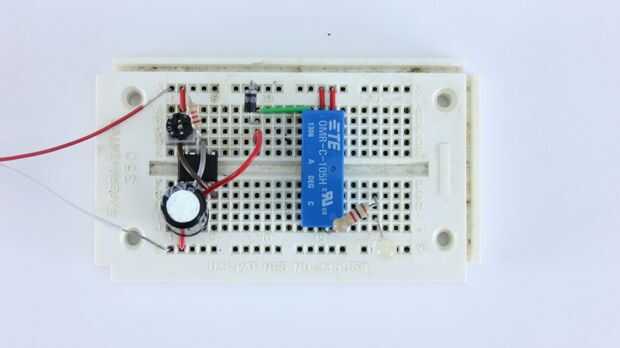

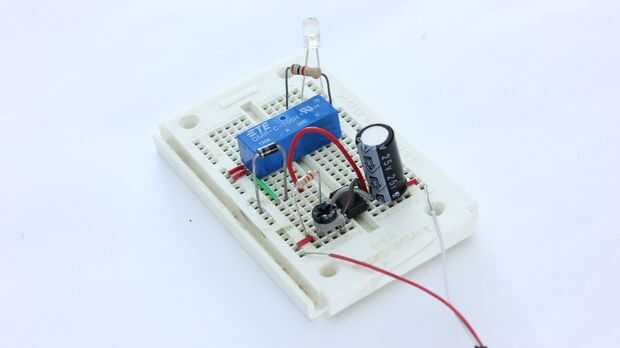

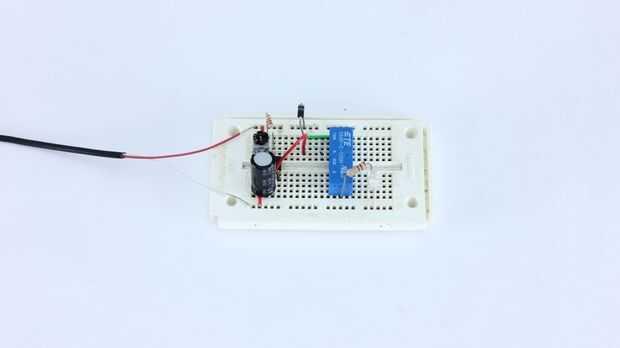

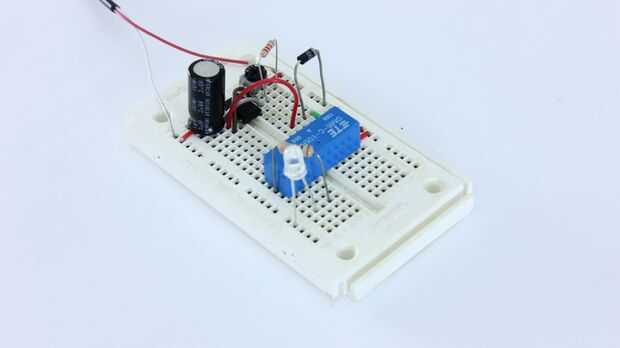

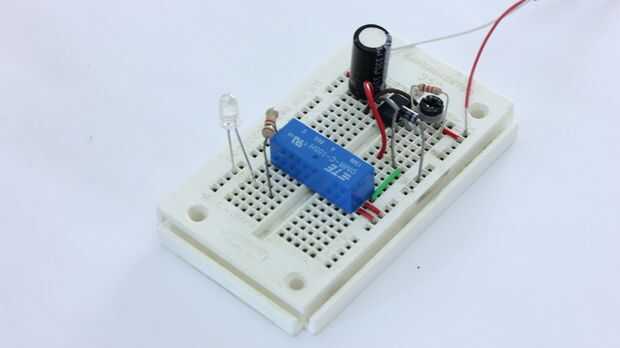

Cualquier proyecto de electrónica, es una buena idea al prototipo del circuito en un protoboard antes de soldar juntos. Esto dará una oportunidad de encontrar algún problema y hacer los ajustes necesarios. Para probar, conecté un LED a la salida del relé. Esto hace fácil ver cuando el relé estaba en.

R2 del diagrama del circuito no se muestra en estas fotos agregué más tarde cuando fui para soldar el circuito sobre la placa de circuito.
