Regulador de temperatura ajustable para elementos de calefacción (6 / 8 paso)

Paso 6: Soldar el circuito juntos en un tablero de Perf

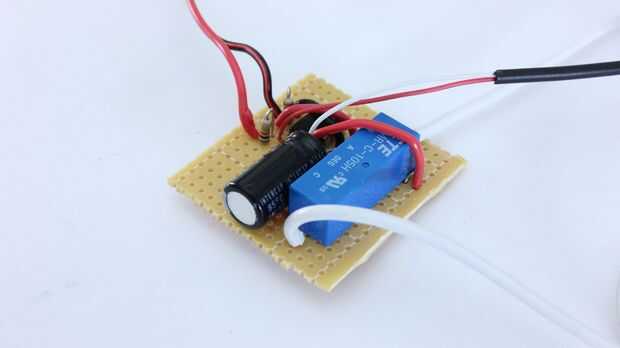

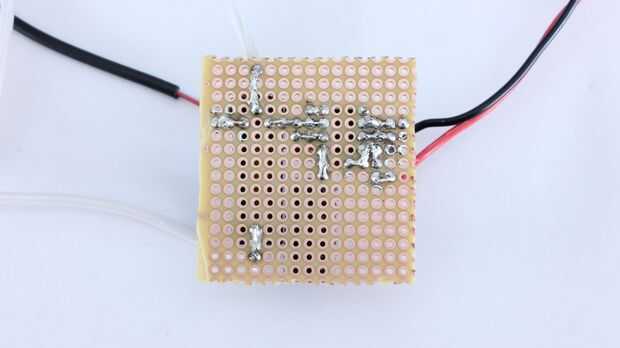

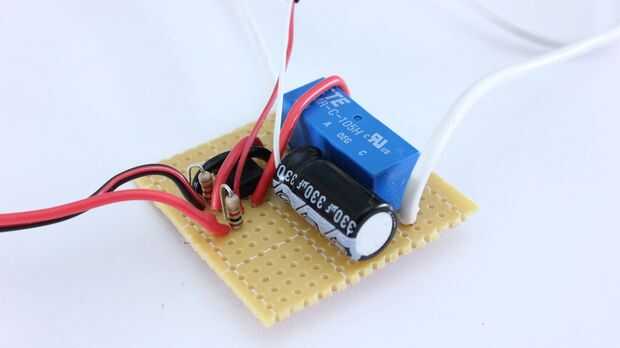

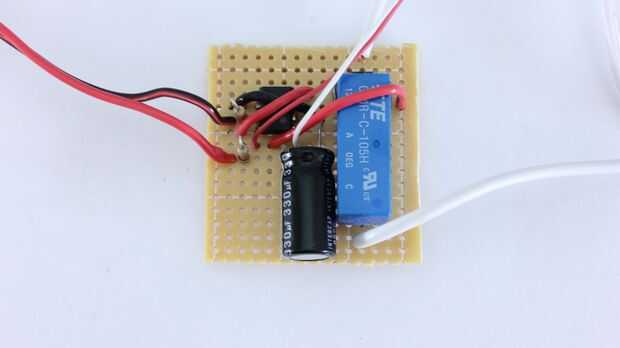

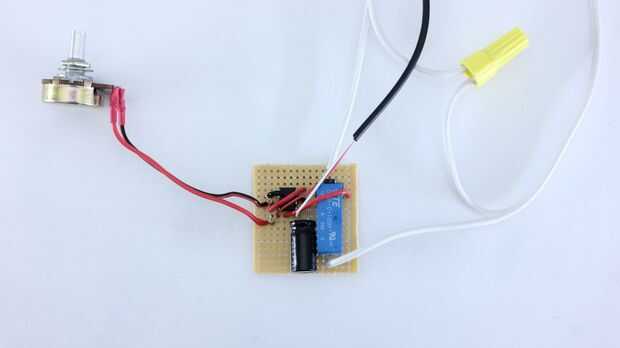

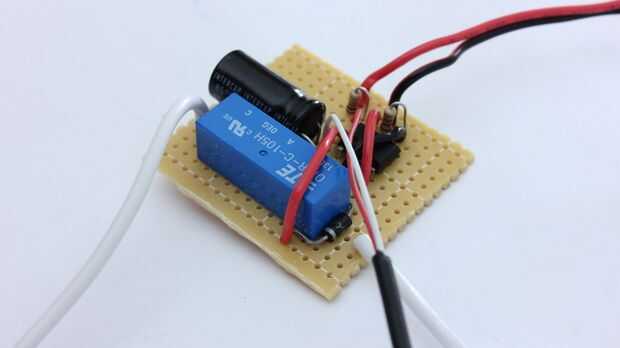

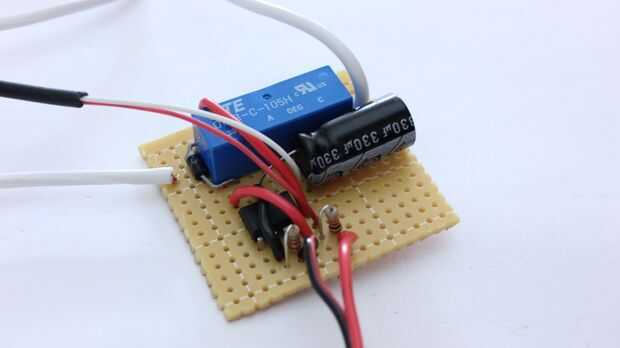

Una vez que el circuito estaba funcionando correctamente, yo soldar todos los componentes en un pedazo de tablero de perf. En la configuración final, reemplacé el potenciómetro pequeño en el paso anterior con un potenciómetro mayor que podría montarse en el lado de la caja. Os adjunto también los cables del cable eléctrico a los contactos de interruptor de relé.
