Regulador de temperatura de precisión (3 / 7 paso)

Paso 3: El circuito


Los controladores PSOC requieren muy poco en el camino de componentes externos.

Quería ser capaz de conmutar entre escalas de temperatura, así como tener una indicación visual de la temperatura.

El usuario puede ajustar la temperatura de 0 a 500 grados C, el cambio de C a F, así como iniciar y detener el ciclo de calefacción.

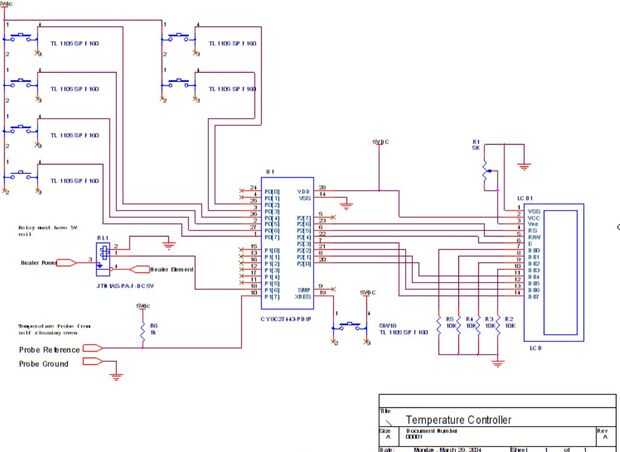

El documento CircuitDiagram es una versión de word de la imagen que se muestra a continuación
