Paso 7: operación
El usuario controla la escala de temperatura con un pulsador que cambia el sistema para usar y mostrar en grados C o grados f el. Se utilizan las teclas Up/Down para fijar la temperatura deseada. Presión momentánea el arriba o abajo claves resultados en 1 grado manteniendo la tecla pulsada se cambio el escenario por 10 grados continuamente para mientras la tecla se presiona hasta un máximo o hasta el mínimo que es de 0 grados en ambos casos. La tecla Borrar establecer los valores en un estado de inicio y enviar 0V de la DAC. La tecla Start va a cambiar la pantalla para leer "calefacción"y el ajuste elegido. En la parte superior enviando 5V para energizar la bobina del relé. El programa automáticamente activar el relé cuando el calor es demasiado alto y reiniciar de nuevo cuando llega a estar demasiado bajo. La tecla stop cambiará la pantalla para leer "Detenido en" y la última lectura de temperatura. Además de enviar 0V a la bobina para apagar el calefactor.

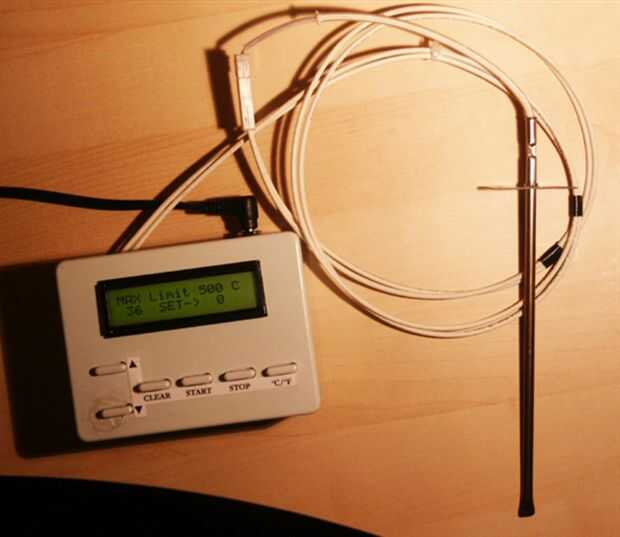

No se muestra aquí es el Relais separado con la varilla de OGDEN poderoso vatios 400W 240V calentador. La punta de prueba y la varilla de acople en la cámara de fusión de una máquina moldeo por inyección.
