Paso 4: prueba
Una vez que se haya introducido el código y el archivo maestro de Basys 3 se ha trazado, es tiempo para probar. Las sondas deben ser capaces de calor del cuerpo del sentido, y un interruptor dentro el código permite al usuario comprobar el interior temperatura. Arriba se muestra el algoritmo para cómo el circuito principal descifra las sondas de temperatura.

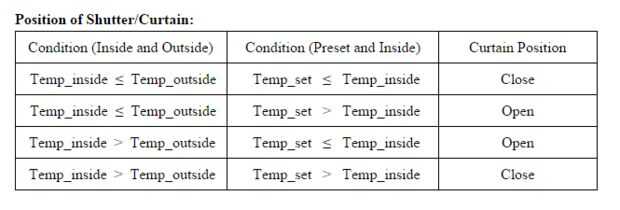

El video de demostración puede descargarse más abajo las instrucciones. En la manifestación, tanto sensores de temperatura están experimentando la misma temperatura, así que usamos la temperatura de incremento y decremento de abrir o cerrar la persiana. El sistema es capaz de ajustar automáticamente en base a los parámetros de la tabla.
Instrucciones de operación:
1. Asegúrese de que el sistema está en la posición de encendido. El interruptor de la derecha debe dar la vuelta para arriba para encender el sistema.
2. Asegúrese de que interruptor de temperatura interior (segundo interruptor de la derecha) está apagado / cambiado hacia abajo. La habitación es que ajuste es utilizado para comprobar temporalmente qué temperatura en.
3. usando los botones o los siete interruptores de la izquierda, incrementar la temperatura mostrada a la temperatura deseada. Los interruptores representan números prefijados de 5 a 35 en incrementos de 5. La parte superior botones debe incrementar o incrementar la pantalla por 1 cuando se llevó a cabo. Los botones de la izquierda derecha deben incrementar o disminuir la pantalla por 5 cuando se llevó a cabo. * Nota importante *: una vez que el motor empieza la mudanza, que continúe moviendo hasta que se detenga completamente antes de que intente otra vez. Se moverá de acuerdo a la temperatura prefijada. No hemos encontrado una solución para este problema, pero se puede arreglar. No podríamos arreglar el problema dado las limitaciones de nuestro tiempo pero eres Bienvenido a desafiarse a sí mismo en arreglar el problema.
4. Si el sistema está encendido, el motor comenzará a funcionar, levantar o bajar las cortinas basado en la temperatura interior, el exterior y la programación.
5. desde entonces, el usuario puede cambiar la temperatura y el motor será auto ajuste. Puede utilizar alguna fuente de calor para elevar la temperatura de cualquiera de las sondas de temperatura que están conectadas al sistema o fuente fría para bajar las temperaturas. Jugar con las diferentes ocasiones que los postigos de abren o cerrar.
6. también hay un sensor de luz que se activar o desactivar todo el circuito. Si cubres tus manos sobre él, los LEDs de la tarjeta secuencialmente se apagará y se desactivará el sistema. Si es lo contrario, si los LED son todos, a continuación, el sistema seguirá trabajando. El sensor de luz determina cuando es de noche o día con la cantidad de luz solar exterior.
