Paso 5: Soldadura de los cables de relé

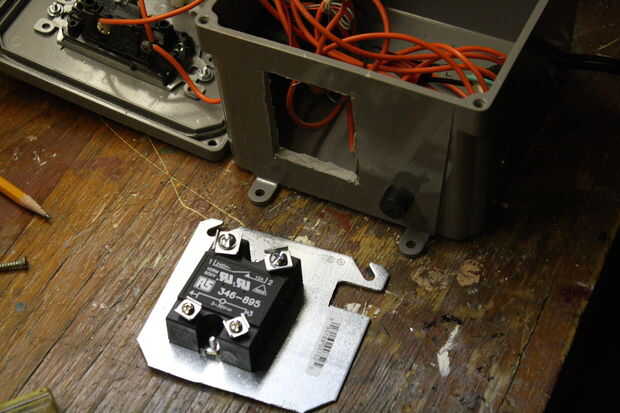

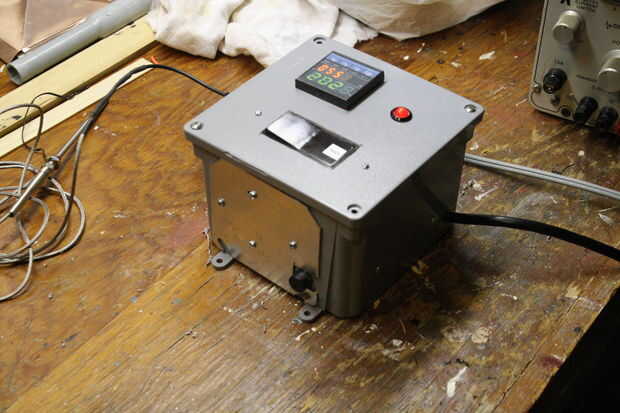

Mi original relé quemado así que he actualizado a un SSR. La instalación es directa (ver fotos) excepto por una cosa: dependiendo de su fuente de calor (y la carga eléctrica que lo hace) la SSR puede calentarse . Hice algunas pruebas con un calefactor de 1000W y el SSR consiguió bastante caliente para quemar los dedos (que, como un maniquí, me enteré de la manera dura). Como puedes ver en las fotos los que atornillan el SSR a una placa de metal para actuar como un disipador de calor. Con el disipador de calor del calentador hizo el SSR muy caliente pero parecía manejable.
Sin embargo, una vez que lo tengo todo atado con alambre hasta el disipador de calor parece innecesaria. Hasta la olla y había cocinado unos pecho de res y la SSR nunca caliente, incluso cuando estaba en a tiempo completo para calentar el agua fría. Si/cuando trato de un calentador de cubeta 1000W actualizaré esto con mis resultados.
Texto antiguo está abajo para la referencia:

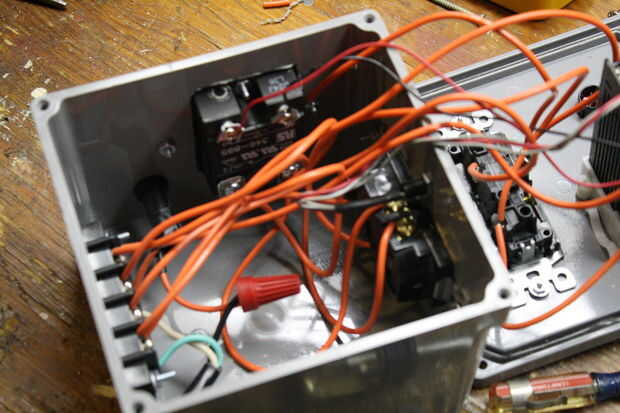

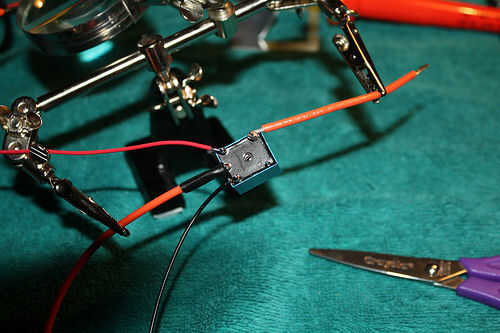

Tengo un relé para tablas de zócalo, que dificultaron mi cableado un poco pero funciona. Asegúrese de que utilizar el alambre más pesado para la alimentación de CA. Calibre de los cables de control del relé que puede más fino. Use cables suficientemente largos para caber entre los diferentes componentes.
Una nota sobre cableado: tendrás una maraña de cables al final. Trate de no dejar expuestos cables AC o corres el riesgo de un cortocircuito.
