Regulador de temperatura y humedad automático de Arduino para mascotas (2 / 5 paso)

Paso 2: Temperatura y medición de humedad

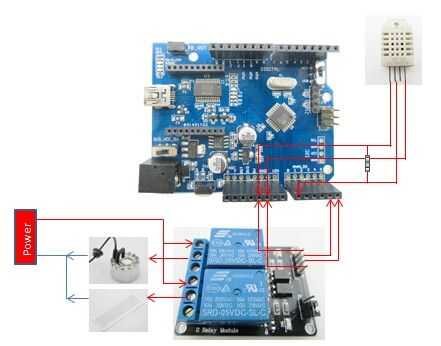

La conexión básica de todos los módulos (Crowduino, sensor de temperatura, módulo de relé...) como por encima de la imagen.

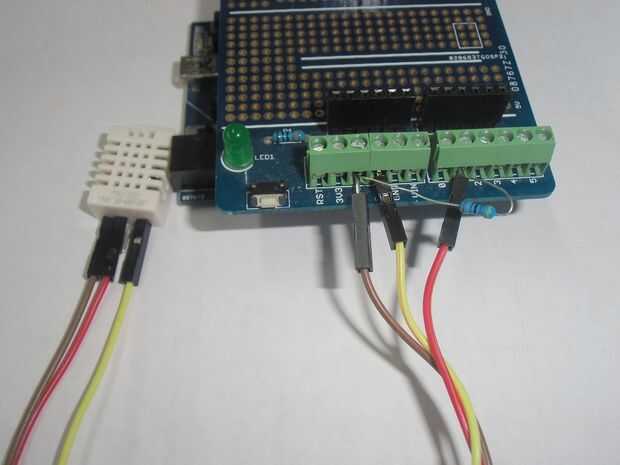

En primer lugar, conecte el sensor de temperatura y humedad AM2302 a Junta de Crowduino. Usando los cables, conecte las clavijas de suministro de energía AM2302 Corwduino VCC y GND, conectarse el pin "SIG" de AM2302 A1 de Crowduino.

Tenga en cuenta que es necesario un 4,7 K Levante la resistencia entre VCC y el "SIG" de AM230. En realidad, puedes encontrar muchos módulo temperatura y humedad que había integrado el tirón para arriba del resistor en el módulo, por lo que no necesitará añadir el Levante resistencia y así la historia sería más fácil.
