Regulador de ventilador barato y confiable control remoto (1 / 5 paso)

Paso 1: Nos permite ver lo que todos necesitamos!

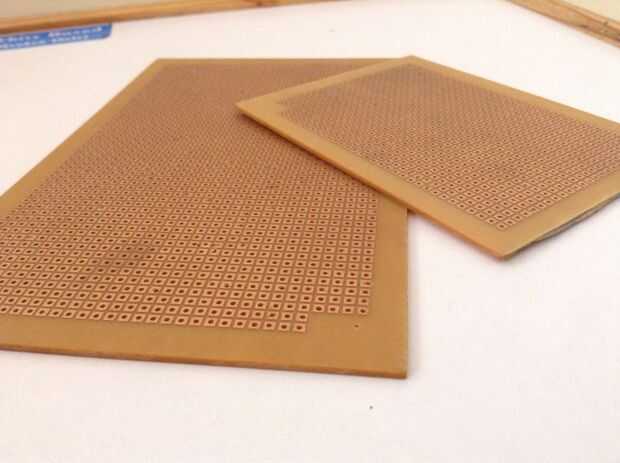

Componentes necesarios:

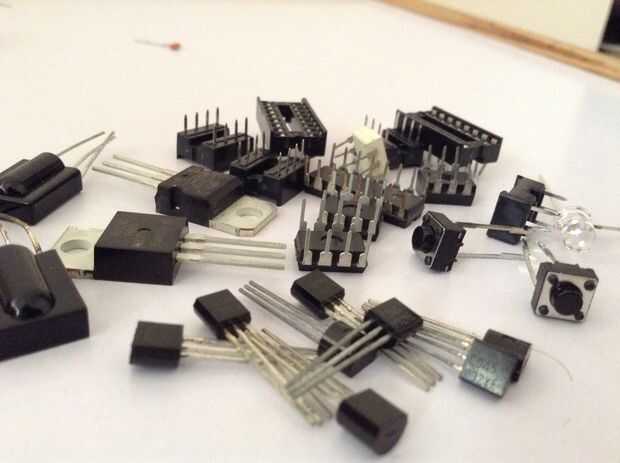

1) IC NE555 - 2

2) IC CD4017 - 1

3) regulador de voltaje IC (9V) 7809-1

4) IR Sensor TSOP 1738-1

5) transistores BC148 - 5

6) traic BT136 - 1

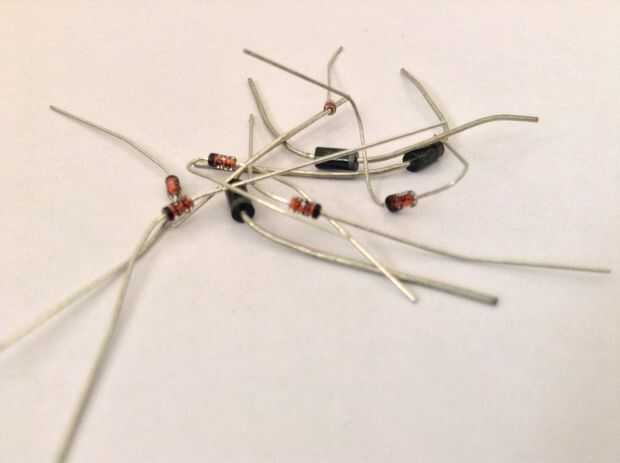

7) diodo Zener (5.1V) - 1

8) diodo 1N4007 - 5

9) diodo 1N4148 - 5

10) Optoisolator MOC3021 - 1

11) optoacoplador MCT2E - 1

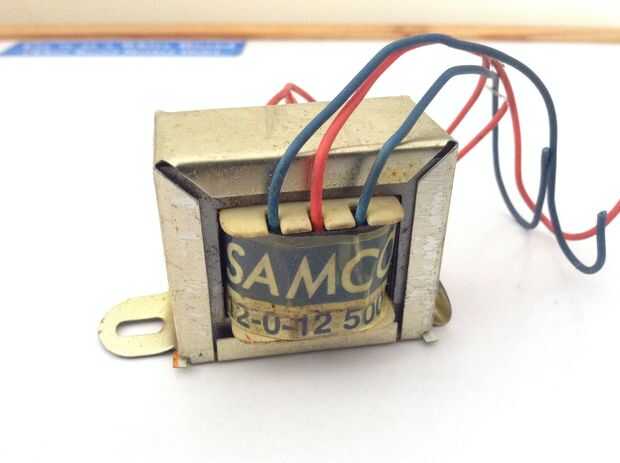

12) transformador de (12-0-12) - 1

13) LED (rojo) - 1

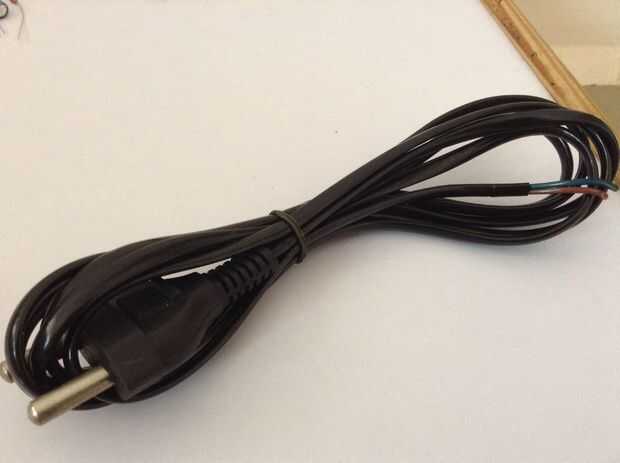

14) cable de (dos pines) - 230V, 50 Hz

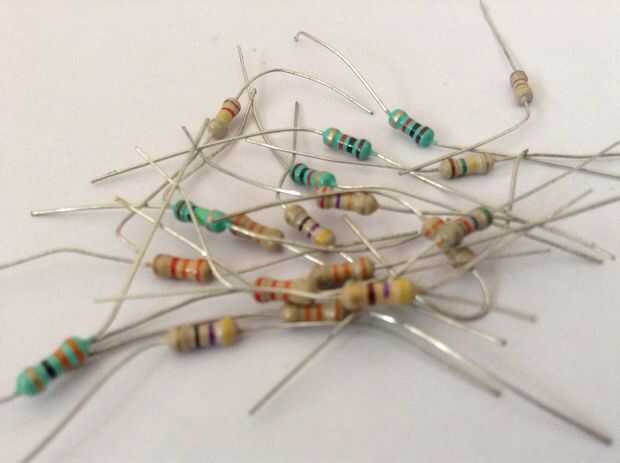

15) resistencia de

1K - 2

33K - 1

27K - 1

20K - 1

12K - 1

3.3 K - 1

100K - 1

10K - 1

5.6 K - 1

47 ohm - 3

4700 ohm - 1

47K - 1

330 ohm - 1

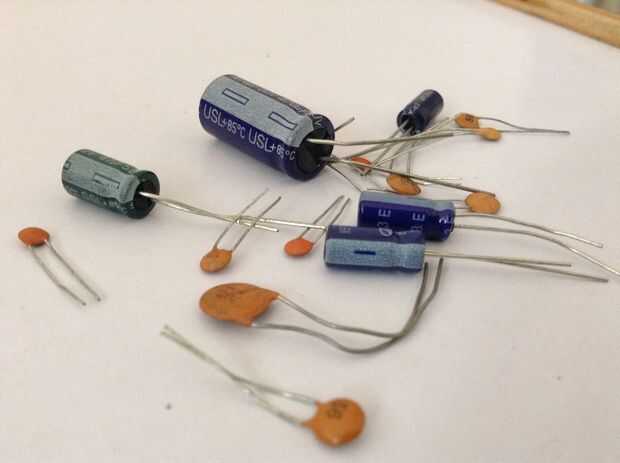

16) condensador de

0.01uF - 3

10uF - 1

0.1uF - 2

4.7uF - 1

0.22UF - 1

470uF - 1
