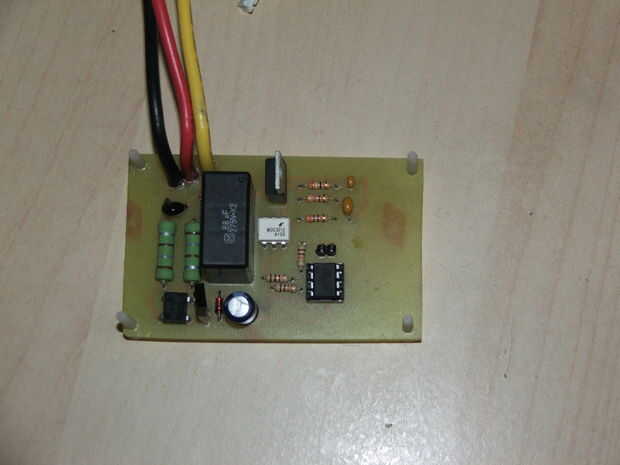

Paso 1: Placa de circuito controlador
Voy a repetir la advertencia de que la mayoría de la gente utiliza para fuentes de alimentación sin transformador. Son peligrosos porque no son aislados de los principales. He incluido un fusible y un protector de voltaje en el circuito para ayudar a mitigar los riesgos. El diseño de la fuente de alimentación se basa de varios ejemplos en internet así como en un termostato aprobado UL que desmonté. Usé este tipo de fuente de alimentación por razones de espacio y coste. Tiene que ser barato y suficientemente pequeña para caber en la pared junto a mis fans de calefacción. Proceda bajo su propio riesgo.

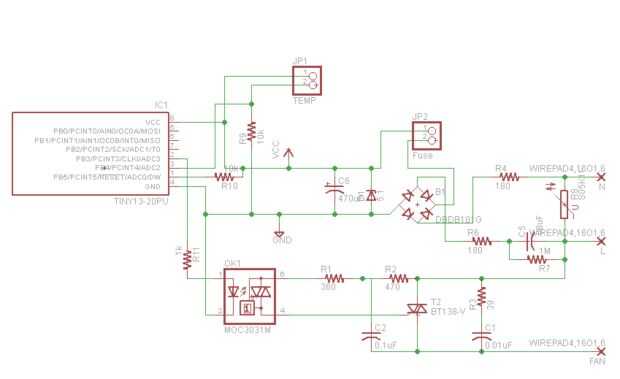

El circuito del triac se copia directamente en la hoja de datos de MOC3031M. El MOC3031M es un opto-aislador que se encuentra entre el microcontrolador y el triac que controla el ventilador.
La parte del microcontrolador del circuito es muy simple. Monitorea la temperatura de la tubería utilizando un termistor k 10 que se conecta a un pin de entrada analógico. Utiliza un pin de salida digital para encender y apagar el ventilador. El firmware del microcontrolador es muy sencillo. Periódicamente la temperatura y se enciende el ventilador si la temperatura es suficientemente alta. Si la temperatura cae por debajo de cierto nivel se apaga el ventilador. El código usa la histéresis para evitar que el ventilador enciende y apaga rápidamente.
