Regulador de ventilador de calefacción hidrónica (3 / 3 paso)

Paso 3: Conectar el controlador para ventilador

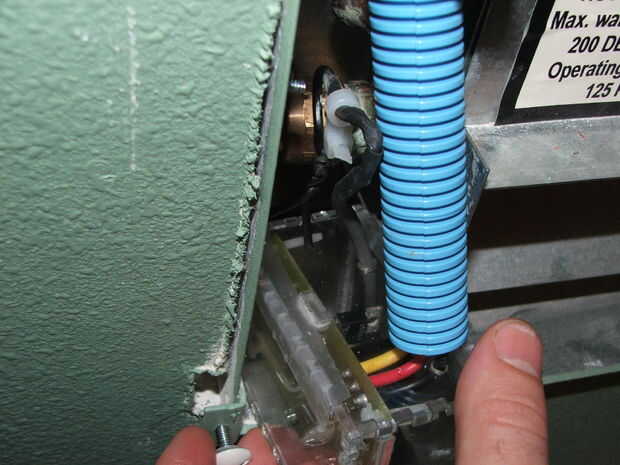

Una vez que el controlador y el recinto ha sido construido es el momento de instalar en la pared. El termistor debe sujetarse a la tubería. Simplemente utilicé una sujeción de cable para esto. Luego de rosca el control y los cables del ventilador a través de un trozo de conducto de plástico flexible a la caja del ventilador eléctrico. El controlador de ventilador está conectado entonces en el ventilador.

Antes de abrir la caja del ventilador eléctrico Asegúrese de que el ventilador se apaga. Ir a la caja de alimentación principal de la casa y apagar el interruptor que envía electricidad al termostato.

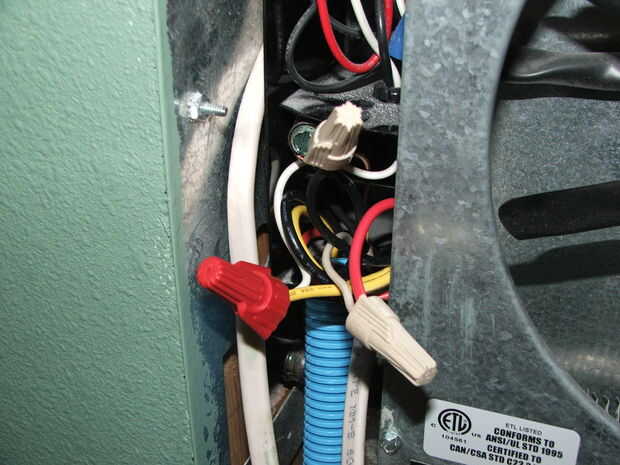

Ahora que el poder está apagado, añadir el cable negro del controlador a la tuerca para alambre que conecta el termostato y ventilador los cables negros juntos. A continuación desenrosque la tuerca de cable para los cables blancos. Conecte el cable blanco del termostato para el cable rojo del regulador. Conecte el cable blanco del ventilador al cable amarillo del controlador. Asegúrese de que todas las conexiones son seguras vuelva a colocar los cables en la caja y vuelva a colocar la placa metálica antes de restaurar el poder.

Ahora puede probar el circuito girando el termostato a una temperatura que normalmente haría que el ventilador encienda. Debe oír el disparo de relé del termostato para encender el ventilador. Si el agua caliente fluye a través del tubo y luego el ventilador se encenderá. Si la tubería es fría porque el agua no fluye entonces el ventilador no debe encenderse. Encender la bomba de agua y apagar para verificar que el ventilador enciende y apaga en el momento adecuado. El ventilador no se apagará tan pronto como el agua deja de bombear debido a que el agua caliente en el tubo se caliente durante un buen rato cuando haya detenido. El ventilador está en enfriará el agua aunque y eventualmente se apagará el ventilador.
