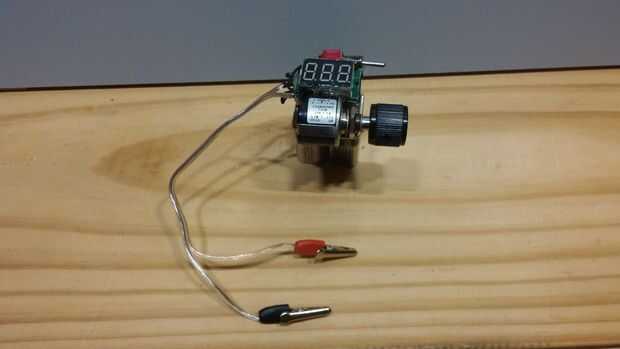

El objetivo era hacer una variable alimentación y hacerla tan compacta como sea posible. Esto es lo que hice. Sé que hay muchos otros voltaje regulador proyectos por ahí, pero que quería hacer mío para satisfacer mis necesidades. Este instructable asume que usted sabe cómo soldar y conocimiento básico de cómo alinear los componentes del circuito en una configuración estrecha. Déjeme saber si usted tiene preguntas, o tratar de www.google.com ayuda también.
Los artículos listados abajo son lo que he usado, o algo similar. No es necesario utilizar exactamente los mismos componentes que he utilizado, pero te doy algunos enlaces que pueden ayudar. También no usar los capacitores como se muestra, porque sólo usarlo para cosas de energía temporalmente y por lo general no importa si hay cierta fluctuación.

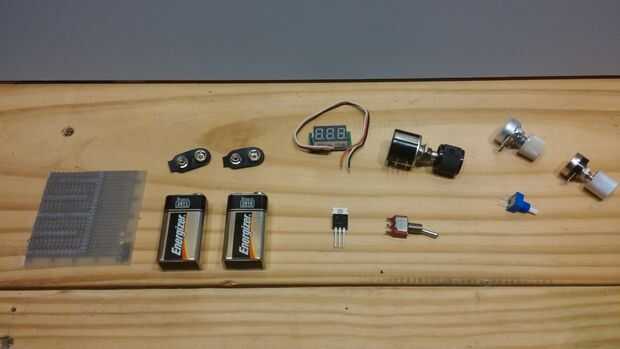

Lista de materiales

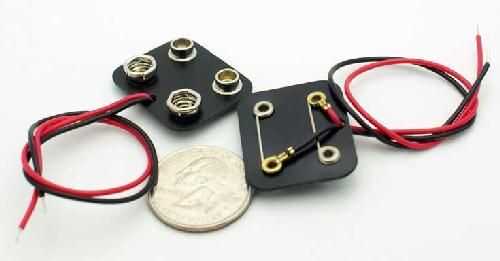

- Batería de 9v doble terminal (este paralelo está conectado, necesito serie conectada, sólo para conseguir mayor rango de voltaje, pero si usted sólo necesita hasta 9v, entonces esto debería funcionar. Si no puede encontrar una versión conectados de la serie, fácilmente puede modificar éste para ser serie) http://www.vetco.net/catalog/product_info.php?prod...

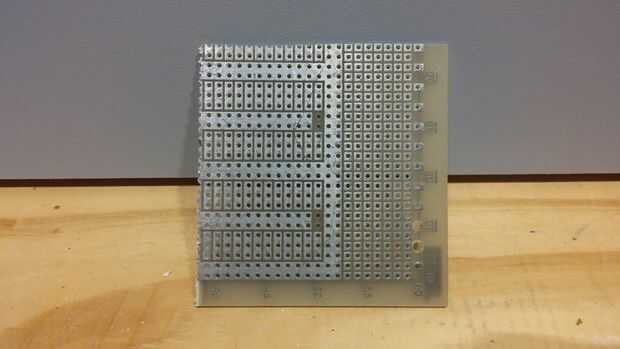

- Si usa terminales de la batería como he demostrado, tendrás algún tablero de prototipo, similar a esta, pero te recomiendo comprar los terminales duales arriba porque crea más trabajo para que les de la soldadura correctamente:

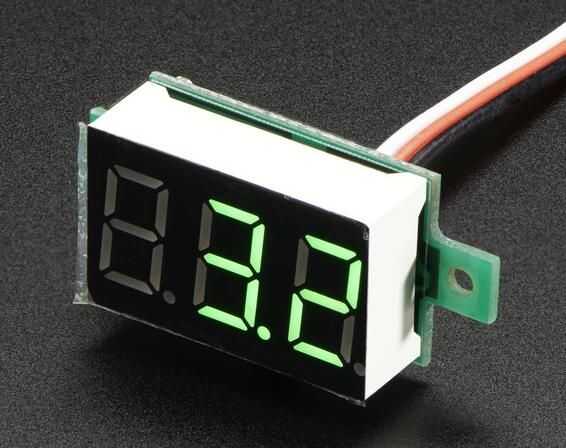

- Voltímetro Digital mini https://www.adafruit.com/products/705

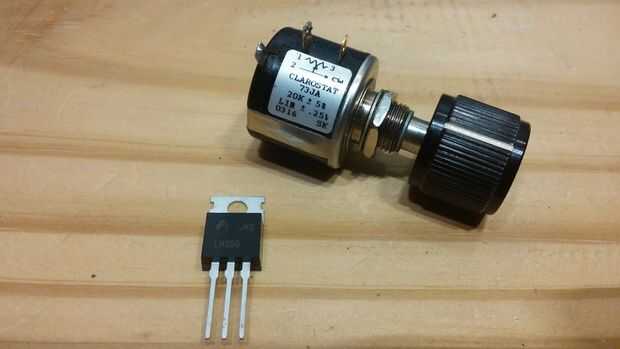

- Un potenciómetro con una perilla, el LM350 recomienda R2 = 5kohm junto con la R1 = 240 ohmios, pero utilizado R2 = 1000 ohmios y R1 era una olla de 20kohm 10 de vuelta (si es nunca reconstruir esto, sin duda buscaría para físicamente más pequeño, pero aún 10-a su vez, sin embargo esto es lo que tenía en mano). Os muestro otros potenciómetros, pero eran valores muy altos como 500kohm 2Mohm, podría haber funcionado, simplemente decidí no utilizarlos.
- resistencia de 1000 ohm (si usas una olla de 20kohm)
- Regulador de voltaje LM350 3A

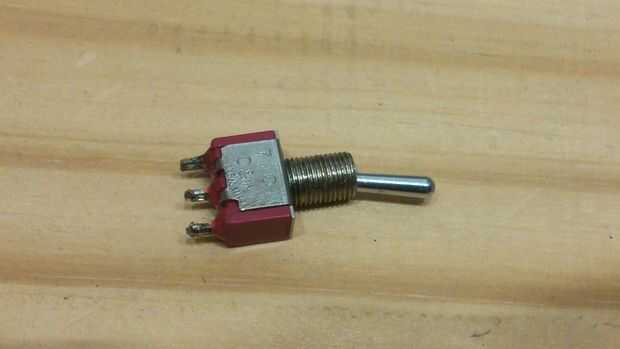

- Interruptor de palanca algo como esto es lo que usé:

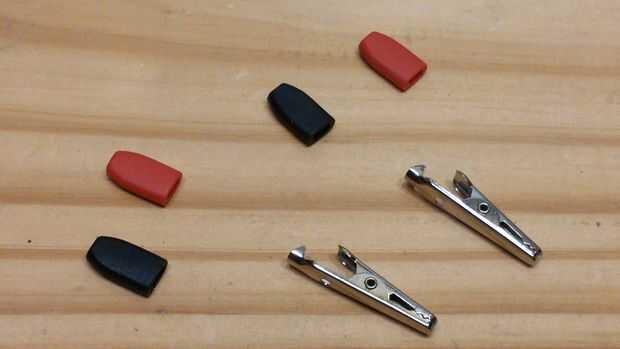

- Pinzas cocodrilo pequeñas
- Algunos cables
- De la soldadura
- Encogimiento del calor
- Cinta adhesiva o algo para aplicar a la parte posterior del voltímetro como el aislamiento (corto circuitos son generalmente malos)
- Epoxy (usé tipo 5 minutos, pero otros podrían utilizarse)
Nota: Si utiliza la batería de doble terminal en la lista, entonces no haría falta el PCB
