Paso 1: Esquema y batería Terminal Prep

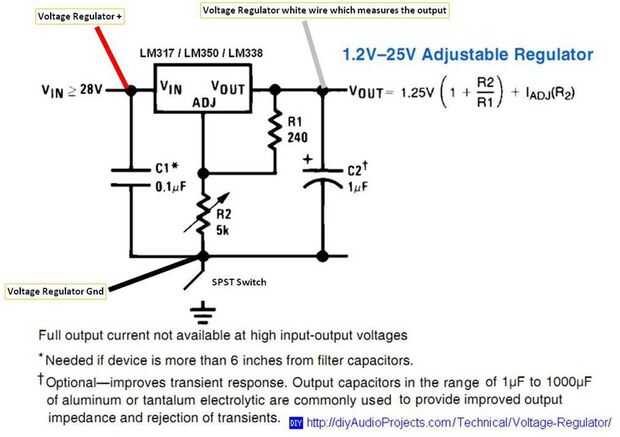

Para el circuito, asegúrese de que usted revise la hoja de datos de cualquier regulador de voltaje se utiliza. Elegí el LM350 porque tiene mayor salida de corriente, pero he usado LM317 en el pasado. Si va a conducir a algo con mayor corriente necesita, puede que necesite un disipador de calor.

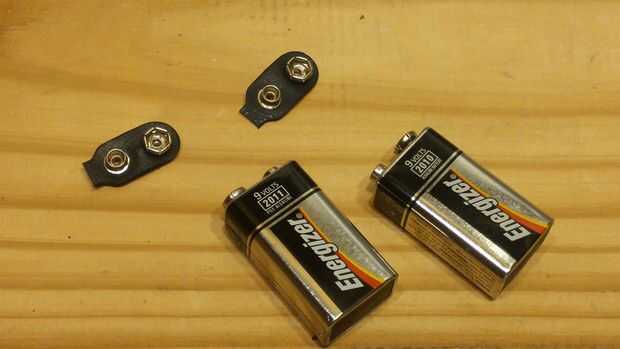

Usted necesitará cortar cables y corte la envoltura plástica alrededor de cada batería terminal, si utiliza la batería de 9v cada terminal con los cables. Si tuviera que construir esta otra vez, se utiliza el tipo de terminal doble en la primera página y modificar para ser serie en lugar de paralelo como ese enlace muestra.
Entonces usted necesita cortar el tablero de prototipo para caber aproximadamente el tamaño de las dos baterías juntas.

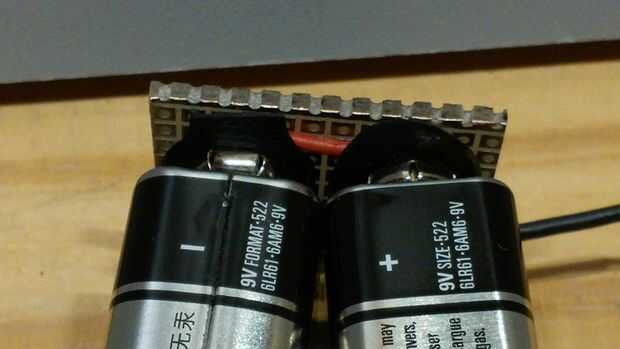

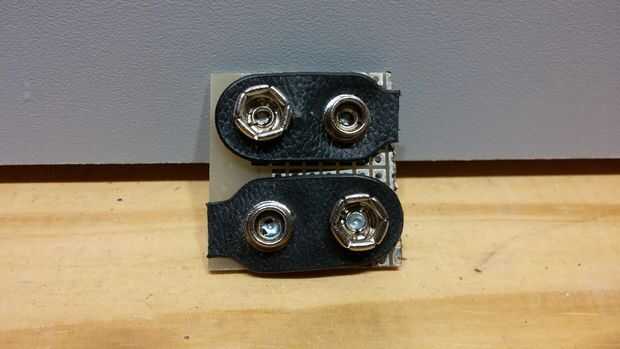

Soldar los terminales en la placa de prototipo como se muestra y agregar un alambre corto debajo de los terminales en un extremo (como el cable rojo en el cuadro 4). Esto pondrá las pilas en serie para dar 18v, cuando conecte los otros terminales. El seguimiento de que es + y - para el correcto funcionamiento.
