Paso 2: Colocación de regulador de voltaje y cables al voltímetro y potenciómetro

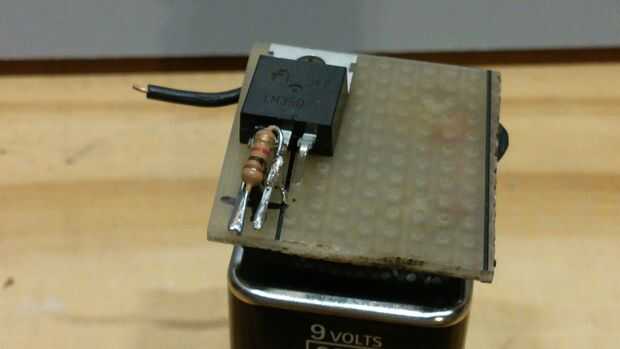

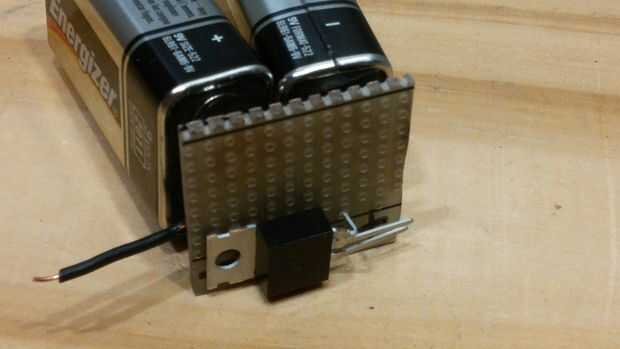

He puesto el regulador de voltaje en un extremo que podría doblar el terminal de entrada y hacerlo a través del palillo al terminal positivo de la batería. Entonces que sólo toque el terminal desde el otro lado y calentar para arriba y aplique soldadura doble.

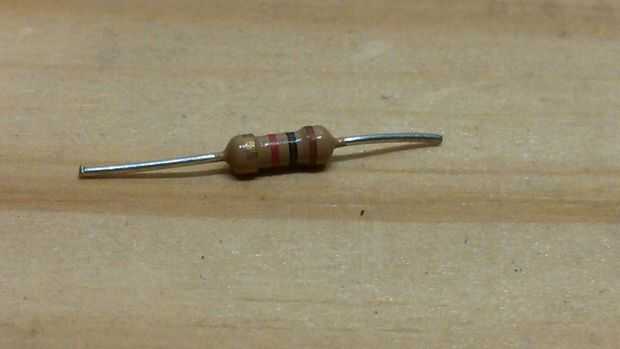

Luego corte la resistencia más corta y doblar un extremo alrededor por lo que puede ser soldado a los terminales del regulador como se muestra. Planeado por delante y aplicado una vez que tenía los cables de soldar la tubería del encogimiento del calor, pero no lo hacen demasiado pronto, a menos que sepa donde hacer las conexiones siguientes.
Consulte el esquema para entender que el voltímetro debe conectarse. El cable rojo es la energía para el metro, así que conectado a los 18v y el cable negro al punto de masa que será después el interruptor.

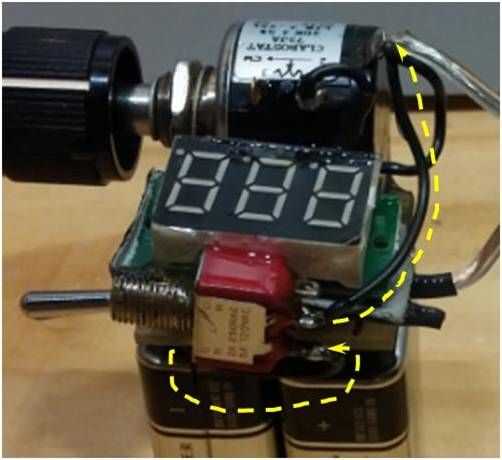

Creo que faltó tomar unas cuantas fotos para el resto de los cables, pero si sigues el esquema, usted verá la tierra de la batería está conectada a una terminal del interruptor, y luego otro cable se conectará a un terminal del potenciómetro (vea amarillo las flechas en el cuadro 6).

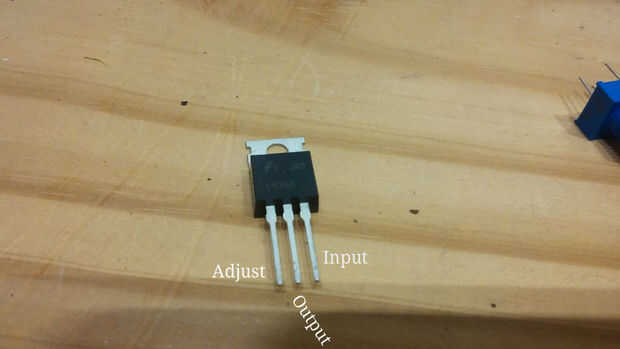

A continuación, el terminal de ajuste del regulador tendrá un cable soldado a él que irá a un terminal en el potenciómetro. Y la tercera terminal en el potenciómetro es inusitada. Asegúrese de que comprueba que tengas resistencia ajustable. Si conectas los dos en los "extremos" del potenciómetro, será la máxima resistencia y no en el limpiaparabrisas. El potenciómetro que utilicé tenía su propio esquema que demuestra lo que es cada pin 1, 2 y 3.

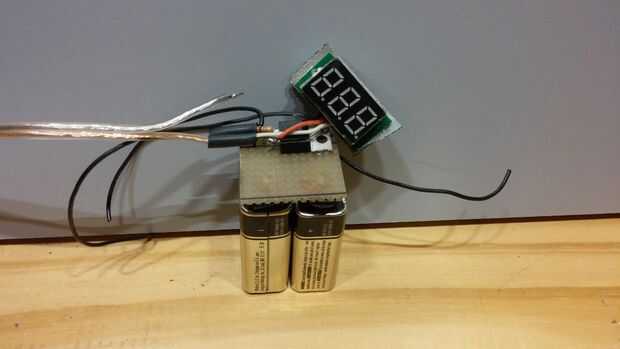

El suelo negro del voltímetro se conectará a la misma terminal del interruptor del potenciómetro, y el cable rojo positivo se conecte al terminal de doblado del regulador, que es el voltaje de entrada. El cable blanco se conectará a la salida del regulador. Hice cada longitud del alambre ajuste a la distancia y ubicación de cada conexión, manteniendo suficiente holgura para permitir el fácil montaje.
Asegúrese de que agregar cinta adhesiva o algo como un aislante en la parte inferior del voltímetro.
