Regulador de voltaje de CA de Bluetooth (6 / 8 paso)

Paso 6: Poner todos juntos

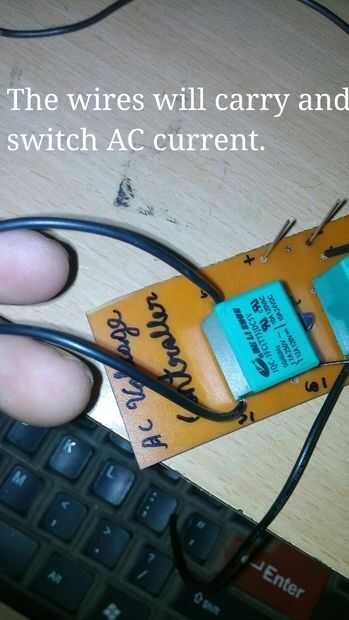

Como ya ha conectado el módulo Bluetooth, conectar el módulo de relé como se muestra en la imagen...

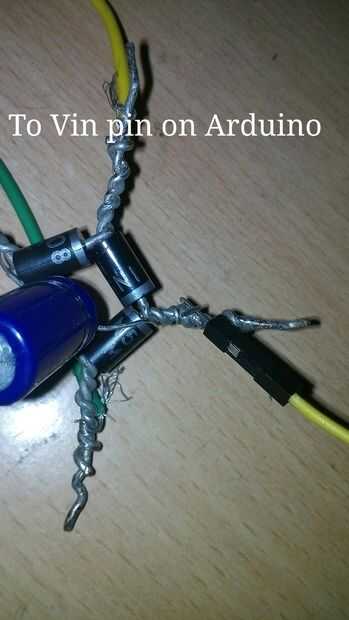

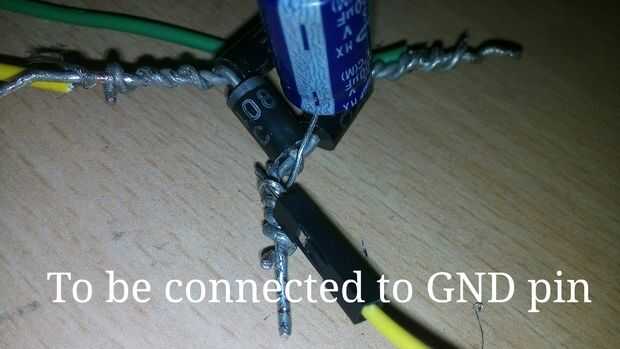

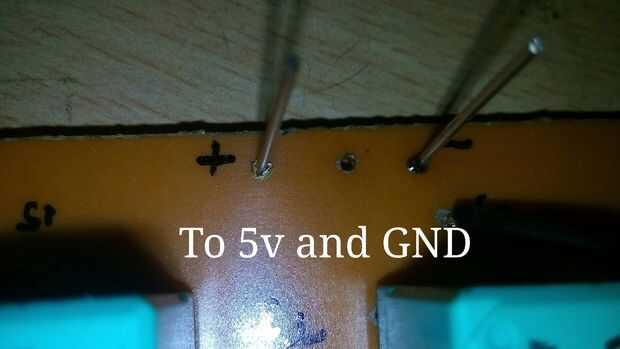

Conecte el terminal positivo a la fuente de alimentación (puente de diodos) [se muestra en la imagen], al Arduino Vin pin y el negativo a GND....

Poner en una caja se verá bonito...

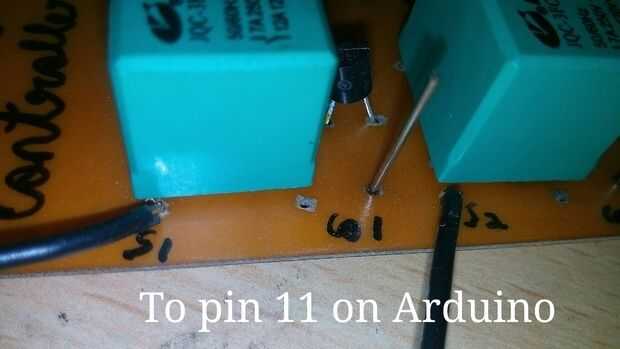

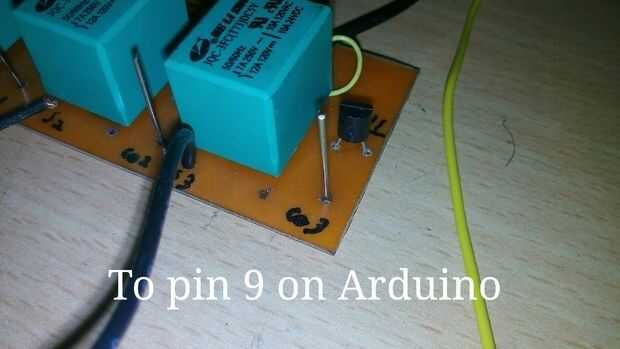

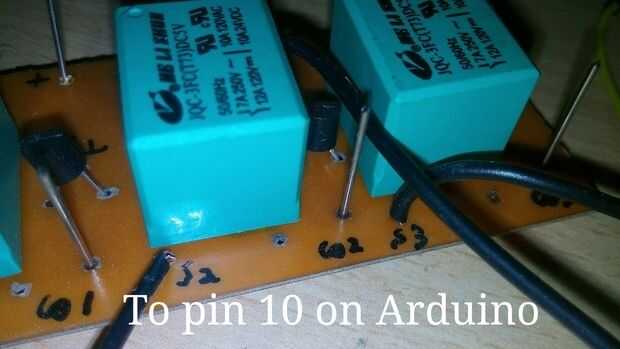

Los pernos Co marcados son para conectarse a los pines analógicos en Arduino
