Regulador de voltaje mediante potenciómetro / arduino en protoboard. (2 / 6 paso)

Paso 2: Instrucciones-L7805CV

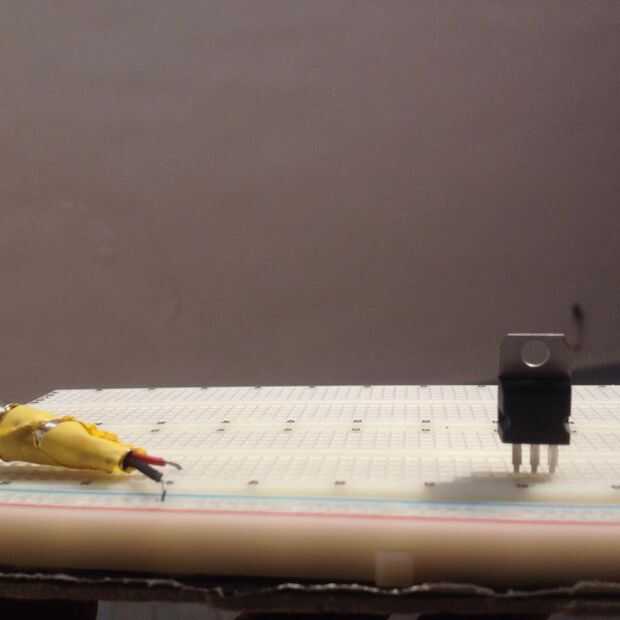

Regulador L7805CV conectarse el protoboard,

teniendo en cuenta la forma están conectados los pines en la placa.

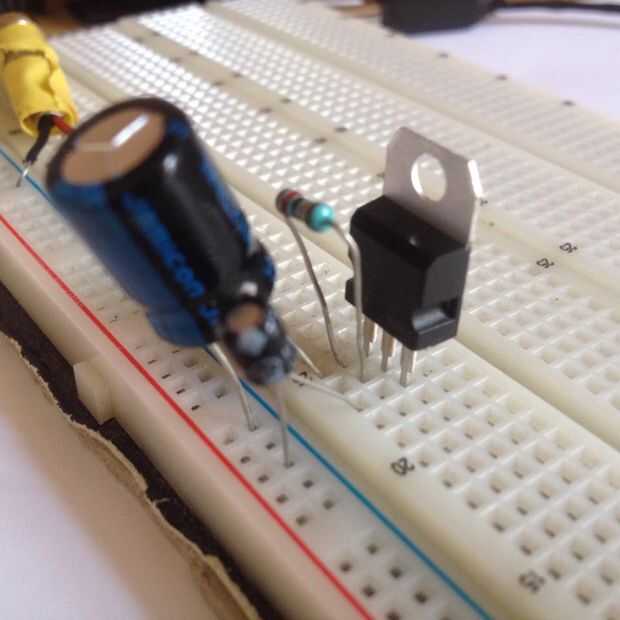

Conecte uno de la resistencia de ohmios 10 k al pin Vout de la L7805CV y luego a la Vadj.

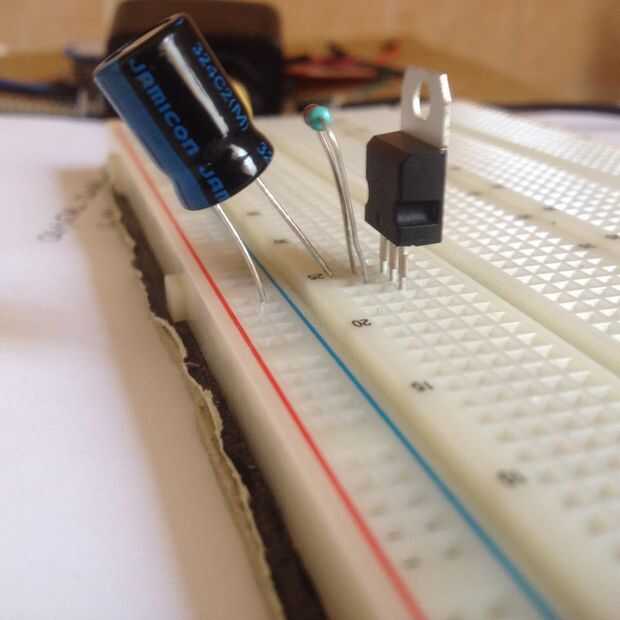

Conectar el condensador de 470uf a tierra y luego la Vout de la L7805CV.

Conectar el condensador de 10uf a tierra una para el Vin de la L7805CV
