Regulador de voltaje mediante potenciómetro / arduino en protoboard. (3 / 6 paso)

Paso 3: Instrucciones - potentiomater

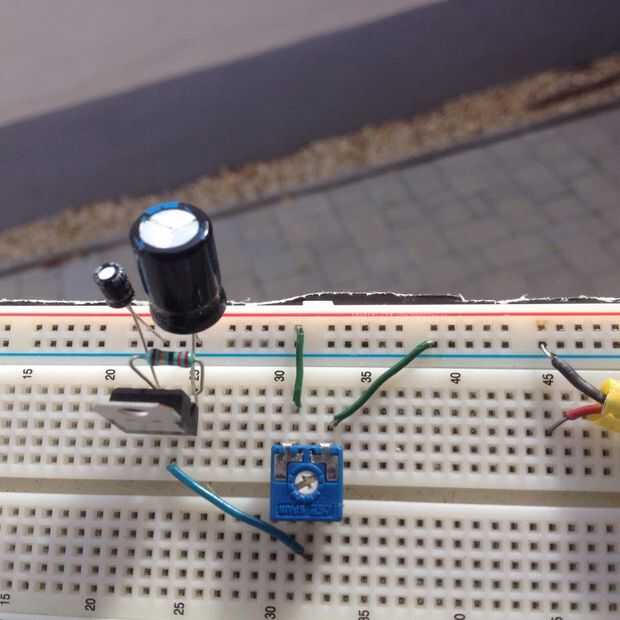

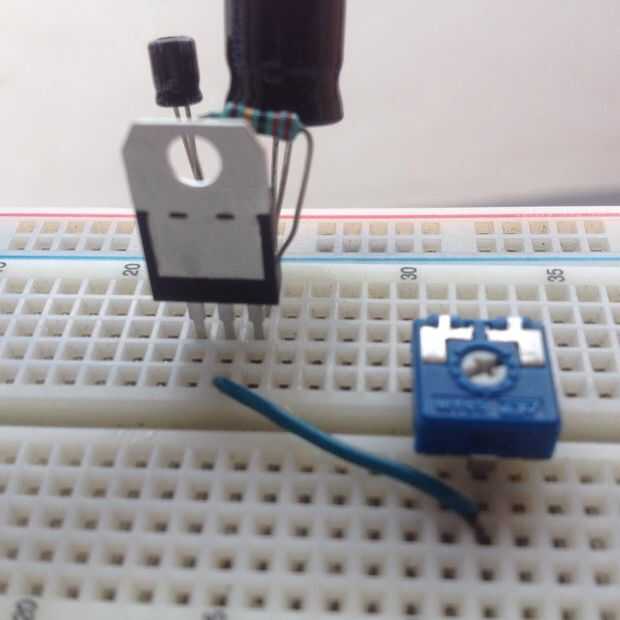

En el potenciómetro a la placa y conecte el Vadj
del potenciómetro a la Vadj de L7805CV (medio de pines), conectar el + del potenciómetro a la + de la protoboard y hacer lo mismo para el negativo-del potenciómetro a la de la placa es donde se tomara la tensión de.

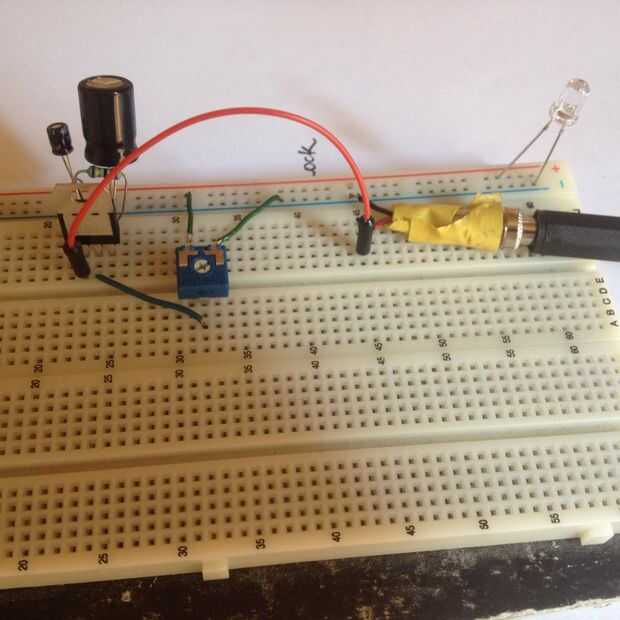

Conecte el Vin de la L7805CV a la corriente + de la hembra
Jack conectado a la placa.

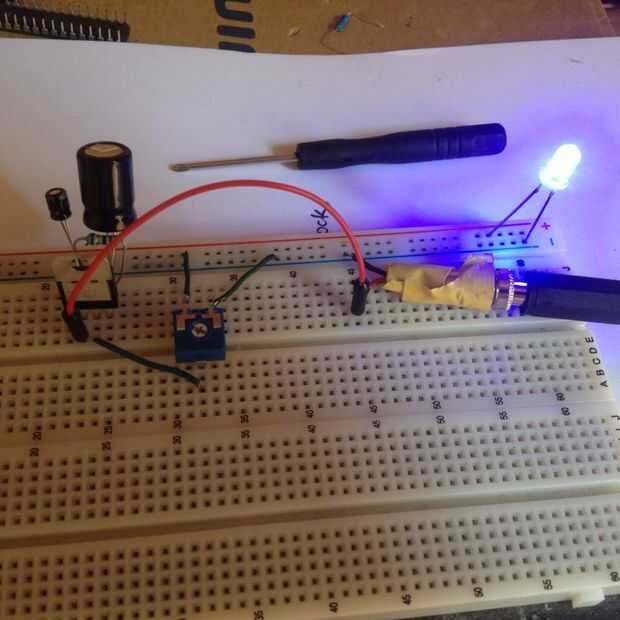

Conectar un led a la parte negativa y positiva de la placa, recuerda el led ya está en el ánodo y el corto es el cátodo. Conecte las tomas y enchufe el cargador a una toma de corriente, el LED se tenue y brillante a medida que gire el potenciómetro en direcciones opuestas

Usé un potenciómetro porque me di cuenta en el arduino
allí es 3V y 5V salidas por lo que con el potenciómetro se puede ajustar la tensión de salida para la Junta. Ahora nuestro regulador de voltaje es completa permite continuar con la placa arduino.
