Regulador de voltaje mediante potenciómetro / arduino en protoboard. (5 / 6 paso)

Paso 5: Arduino

Usando puentes conectan el pin7, 21 y 20 de la arduiino

chip junto y pin8 y 22 de la viruta de arduiino Junta.

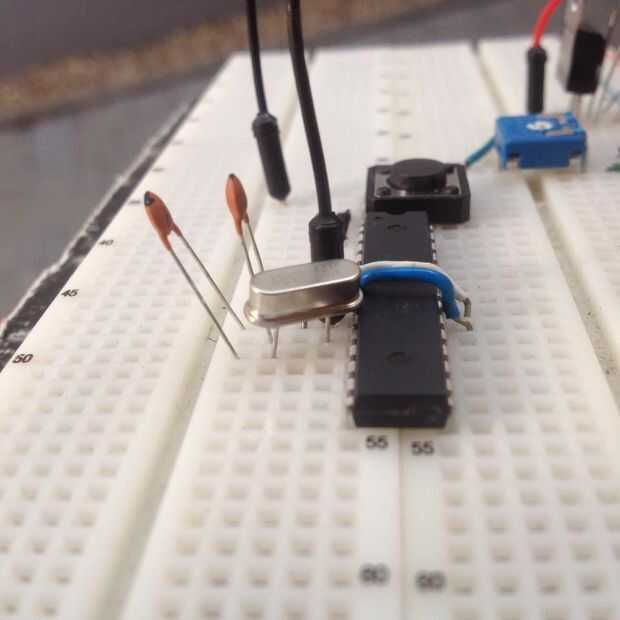

Conectarse el oscilador de reloj de cristal de pin9 pin10 del chip arduino; Conecte un condensador de 22pf cerámico disco de pin9 a pin8 y el condensador del pin 10 a pin8.
