Paso 6: Arduino
Usando uno de los 10k resistencia de ohmios Conecte el pin1 pin7 (o simplemente a + V en la protoboard)
"todos los componentes conectados al pin7 también pueden conectarse directamente a + V y aquellos conectados a pin8 pueden conectarse directamente a -V"

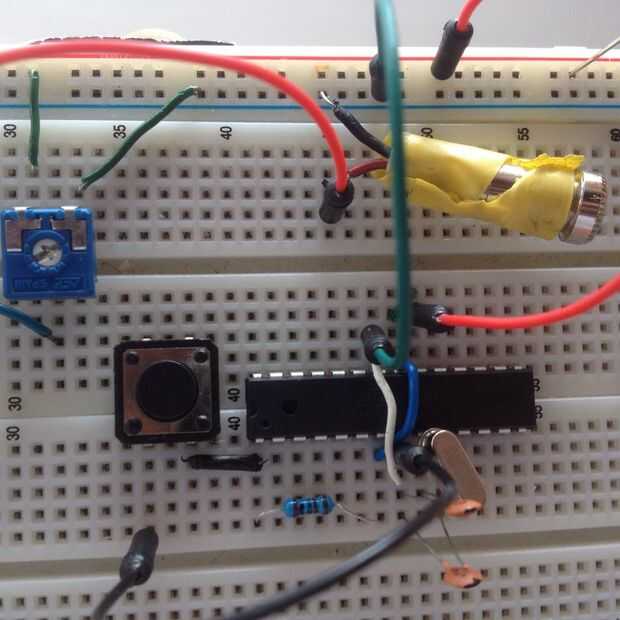

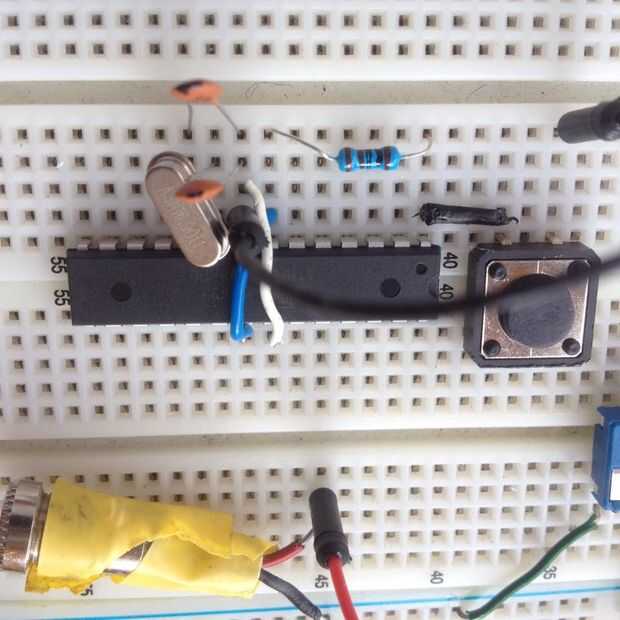

de la viruta de arduino. Usando el resisitor de 10kohm subsisten conectar pin19 del chip arduino con un conector exterior en la protoboard, conectar el ánodo de un led a este puerto y el cátodo del led a tierra.
Por último, mediante puentes, conectar el pin22 del chip arduino
a tierra y el pin 20 a positivo de la placa.

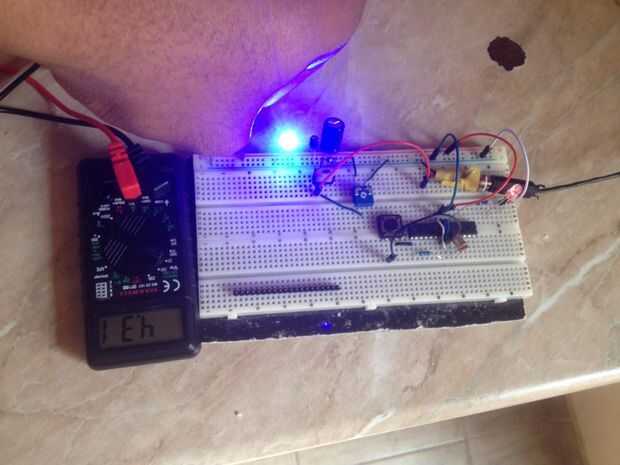

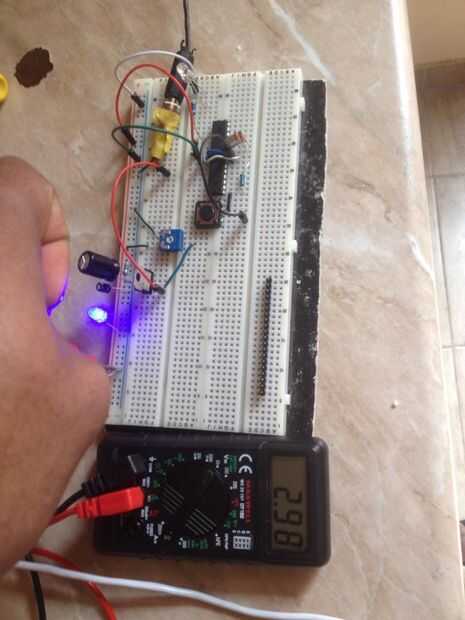

Cuando conecte la energía de la fuente y girar a la
potenciómetro, el primer led se oscurece y aclara mientras que conecta el led a pin19 parpadeará, y pulsar el botón se pone a cero el chip. Suerte para mí el chip vino con un cargador de arranque. Así que he subido sólo el bosquejo de blink a él. Y en el corto video se puede ver que funciona, las imágenes no sea tan claras, pero de siga con las instrucciones que no tendrás un problema. ARIGATO :) deja un comentario si usted necesita ayuda.
