Regulador de voltaje variable - fuente de alimentación lineal filtrada

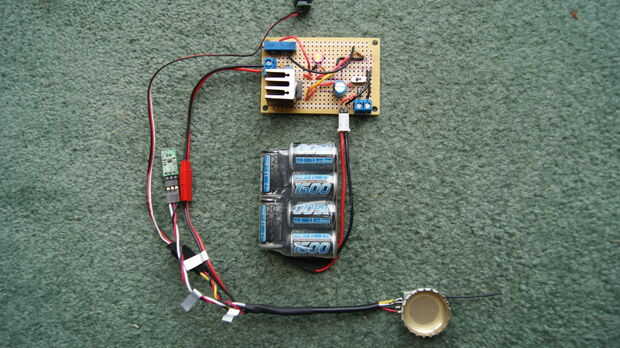

este Instructable le mostrará cómo hacer un 1.6v-6v filtrado lineal la fuente de alimentación con un LM317 para el regulador de voltaje variable y un potenciómetro 1kohm (trimmer). Puede fuente de energía desde cualquier lugar entre 7v a 14v para esta versión de la fuente de alimentación. La alimentación en la imagen de arriba es en la parte superior y se puede ver un 7.4v batería enchufado, con un 3,3 v cable arnés conectado a la salida a la derecha de la fuente de alimentación.

Medios filtrados que es bueno para sensible IC como le proporcionará el más exacto seleccionan tensión posible. Esto se logra mediante el uso de condensadores de filtro/derivación/disociación en los carriles de alimentación para reducir el ruido. Esta fuente de alimentación puede fuente de alimentación de una gama de fuentes de alimentación dentro de los 7-14 voltios @ 500ma. El lm317 puede hundirse más de 500ma de corriente pero en el sacrificio de tener que utilizar una tensión menor, esto es porque el LM317 tiene una calificación máxima de 3watts total. Que se hunde 1,5 vatios de usos de la energía un calor justo tamaño fregadero así que si usted quiere tener más poder correr aunque usted puede desear pasar a un regulador de voltaje más grande.

Esta fuente de alimentación no adecuada (o necesario) al poder de MCU estándar como el arduino uno o mega. Funciona muy bien con unos retoques para poder una sola del soporte o ATMEGA328 breadboarded aunque, porque el poder se filtra y tienes una buena manera fácil de adaptar a la misma fuentes de uso de arduino estándar. Sólo tenga cuidado que el ATMEGA328 es capaz de elaborar a 560ma con sólo es digital pins y esto hará hincapié en los diablos de la fuente de alimentación.
