Paso 3: Protoboarding
Estoy seguro que algunos de ustedes se preguntan por ahora cómo se puede medir lo que la tensión de salida es mientras se ajusta el potenciómetro. Simplemente utilice un multímetro y toque la parte superior de los terminales de tornillo. Esto puede ser un dolor a veces pero se puede obtener un pequeño voltímetro para <$ 10. y si ya no tiene uno, usted necesita uno. Como se mencionó anteriormente, si usted no está interesado en los valores de recorte o con un multímetro para comprobar la tensión con frecuencia, puedes simplemente usar un interruptor y varios calcularon resistencias en lugar de un potenciómetro para darle valores exactos.
También es importante tener en cuenta que si usted conectar dos fuentes de alimentación a la vez, algo se va a cocinar (probablemente un par de cosas). Una cosa que me gustaría añadir a este diseño sería un selector de fuente de energía. De esa manera si usted tiene una necesidad de enchufe en un enchufe de pared y una batería (o alguna otra fuente auxiliar) Sabe usted con certeza no hay ninguna manera de derretir accidentalmente su nueva fuente de alimentación de lujo.

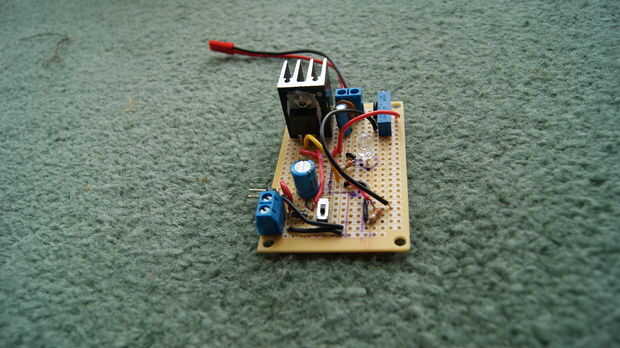

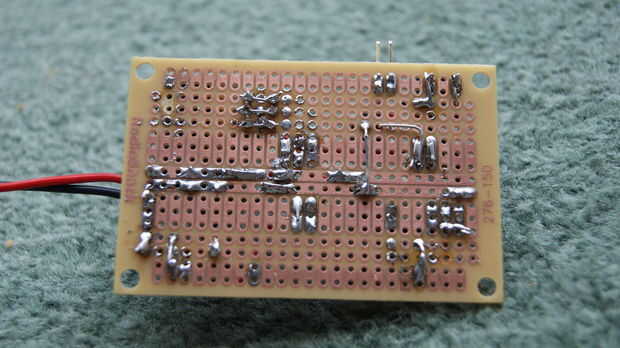

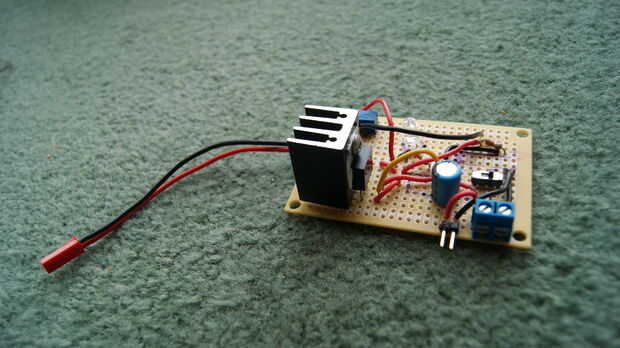

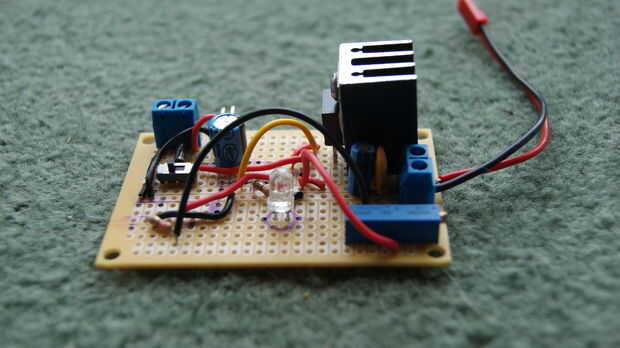

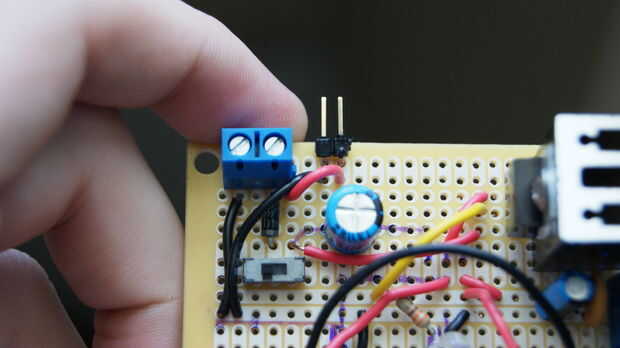

Tómese su tiempo para revisar las fotografías incluidas. Intenté conseguir buenos ángulos sobre todo por lo que si usted está tratando de seguirlo debe poder también. También no dude en preguntar si necesita aclaraciones sobre algo, o si ves una corrección que debe hacerse.
