Paso 4: Próximos pasos y modificaciones
![]()
Si se revisan algunas otras fuentes de alimentación lineales en todos se dará cuenta de un par de cosas que son diferentes. En primer lugar, suelen tener interruptores de fuente seleccionable en ellos (como he mencionado en el paso anterior). También, en lugar de tener el ajuste ajustable 1 potenciómetro de k que usé en esta fuente de alimentación, tienen un switch o jumpers que permiten seleccionar qué voltaje exacto que desea utilizar. Agregar uno de estos interruptores para seleccionar fácilmente entre los voltajes es bastante simple y simplemente cambian la resistencia en la clavija de ajuste del LM317. Si usted está interesado en ello hay un montón de calculadoras que puede encontrar en línea que ayudará a que usted consiga las combinaciones de la resistencia correcta para los voltajes que desee. Específicamente quería asegurarse de que podría modificar la tensión de salida un poco por lo que pude asegurarme de que todos los componentes que estoy adjuntando la correcta tensión nominal. Por ejemplo tengo un transmisor de 5.8ghz que está preparado para funcionar a 3, 3V. Cuando enganchado para arriba con es otros componentes y la fuente de alimentación a 3.3v, la cantidad real de poder alcanzar el transmisor se encuentra por debajo de 3.1v. Mientras que esto es una diferencia insignificante en la mayoría de los casos tiene sentido para asegurarse de que todo está recibiendo tanto jugo como él quiere (también ayuda a controlar mi TOC).

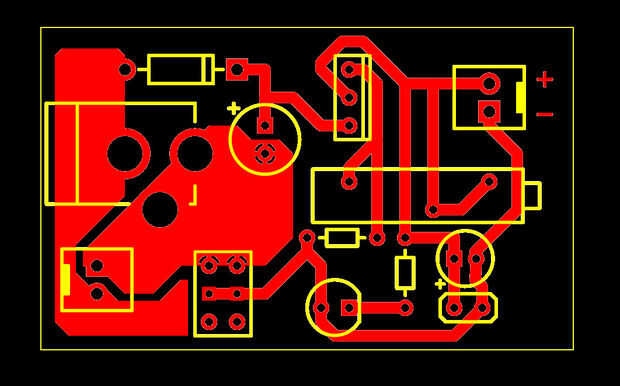

La otra cosa que puedes haber visto son las versiones más pequeñas de esta fuente de alimentación aquí (una vez más generalmente con por lo menos uno de los anteriores menciona alteraciones). La clave para que los es conseguir la PCB diseñado e impreso. Para la diversión de ella, hice un PCB cara sola bastante simple que debe hacer el truco muy bien. He usado el PCB expres y el costo de impresión por 10 de estas placas es de aproximadamente $90 con el express pcb proveedore. Imprimir tu propio también es bastante fácil y hay un montón de otros instructables que nos ayudará con eso si te interesa.
