Hola a todos y Bienvenidos a mi tercera Instructable.

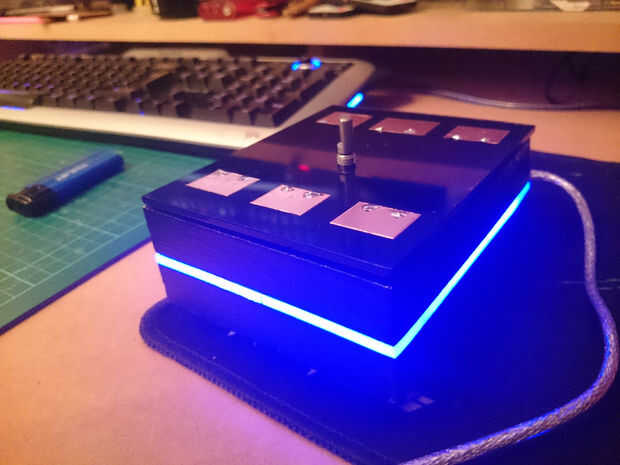

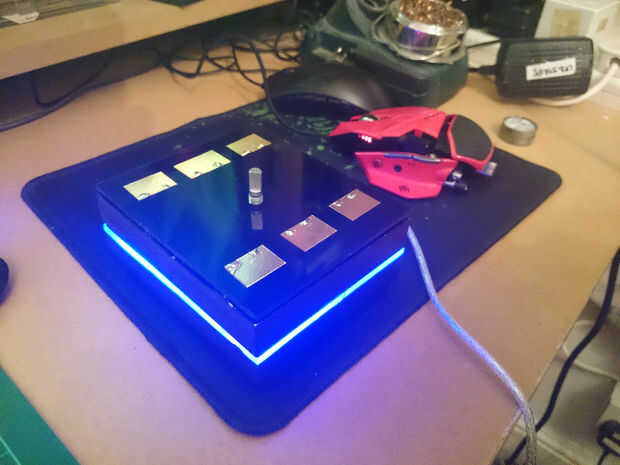

Un amigo mío tiene un sistema de sonido con un dial de control de volumen, y se sienta en su escritorio mirando realmente. Yo quería algo similar pero con funcionalidad adicional y personalizable. Pensé que el Micro de Arduino Pro puede funcionar como un dispositivo HID (por ejemplo teclado o ratón) usando eso, pude crear lo que yo llamo un controlador de volumen de los medios de comunicación.
Nota: Este instructivo sólo funciona con Arduino Leonardo o Arduino Pro Micro - un Arduino soporta HID funcionalidad como un host USB. Por favor, asegúrese de que su Arduino es compatible! Si tienes otro Arduino, entonces sí es posible hacerlo pero creeme, es muy larga y no vale la pena la molestia. Compra y Arduino Pro Micro de eBay y ahorrará el dolor de cabeza!: Arduino Pro Micro - eBay
Disculpas si he perdido nada hacia fuera. Revisar mi Instructables bastante regularmente por lo que voy a añadir nada que pueda haber olvidado...
Concepto general
Así que lo que se hacer es escribir un script que puede ejecutar comandos cuando se pulsa una cierta combinación de teclas en el teclado. El teclado vendrá desde el Arduino Pro Micro (APM) que sabrá cuando/qué salida dependiendo de los botones en la APM. Habrá 6 botones que serán para reproducir/pausa, pista siguiente, pista anterior, mostrar u ocultar escritorio, usuario 1 y usuario 2. Los dos últimos botones son adaptables a lo que tu quieres hacer, pero eso requiere cambiar el script de AutoHotKey que estoy seguro que usted podrá más adelante...
Así que en mi caso, pulsar CTRL + F11 en el teclado, mientras que el script se está ejecutando, se abrirá mi administrador de tareas. Tenemos estos atajos es porque el APM puede enviar comandos de teclado Presione y cuando se detecta un cambio de botón en el APM puede enviar el comando al equipo y el guión lo detectará como pulsaciones de teclas, por lo tanto, ejecutar el comando (Administrador de tareas abierto). El dial control de volumen hacia arriba y hacia abajo y tiene interruptor usted puede silenciar así. Se todo se alimenta por USB así que no hay necesidad de una fuente externa.
Herramientas necesarias:
- Soldadura de hierro
- De la soldadura
- Cortadores de alambre
- Varios tubos termoencogibles
- Sierra madera/rompecabezas
- Cuchilla (Xacto o Stanley)
- Sierra de dientes finos 32TPI
- papel de lija
- Taladro y Taladro Brocas varias
- Cables diversos (24AWG)
- Multímetro
Materiales necesarios:
- 18mm MDF o similar su opción
- acrílico transparente de 5mm o su elección de espesor
- 3 x 5050 SMD RGB LED
- Conector USB Mini B PCB
- USB A mini-B conector
- Arduino Pro Micro/Leonardo
- Cinta de cobre o botones táctiles
- 470 resistores de resistencias x 6 y 1 k de k x 6 de botones capacitivos o 1 k resistencias x 6 de botones táctiles
- Resistencias de 220R x 3
- Resistencias 180R x 6
- 2N2222 NPN Transistor x 3
- Rotary Encoder Keyes 5 pin
- condensadores de 10nF x 2 Encoder rotativo
