Regulador del juego estera del piso (2 / 8 paso)

Paso 2: Problemas cuando se utiliza un arreglo de interruptor de cuatro sobre la alfombra del piso

Si configuraste el regulador estera del piso con 4 interruptores en la misma disposición que el de la palanca de mando, entonces el usuario tendrá que pisar dos interruptores a la vez en una de las direcciones diagonales. Cuando se utiliza un joystick, se pulsan los dos botones automáticamente y el usuario no tiene que darle ningún pensamiento adicional. Pero con 4 interruptores en el piso, esto se vuelve engorroso cuando el usuario desea mover en una dirección diagonal.

Una forma de mejorar esta limitación del enfoque cuatro interruptor es utilizar ocho interruptores, con un interruptor para cada una de las 8 direcciones. Ahora, cada una de las 8 direcciones posibles se puede seleccionar pulsando en un solo interruptor.

Implementación de un controlador de interruptor de ocho

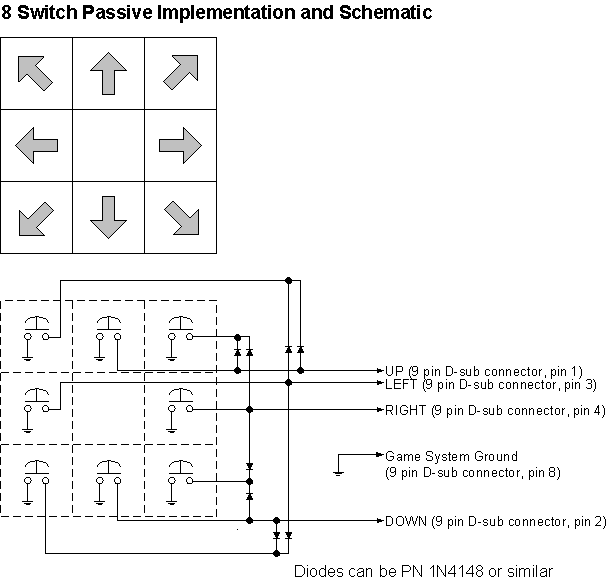

Es posible la implementación de un interruptor de ocho como se muestra en el diagrama. El enfoque de ocho interruptor agrega cuatro interruptores más a los cuatro existentes, uno para cada una de las direcciones diagonales. Como se mencionó anteriormente, para mover en forma diagonal, dos interruptores están cerrados. Por ejemplo, para mover para arriba y a la derecha, se cierran los interruptores de arriba y derecha al mismo tiempo. Así, cada uno de los interruptores adicionales para las cuatro direcciones diagonales deben tirar las correspondientes dos líneas de bajo.

Para aislar el extra cuatro interruptores de los cuatro existentes, diodos deben utilizarse como se muestra en el diagrama para conectar los cuatro cables de la interfaz de joystick. Con este arreglo, moviéndose diagonalmente puede lograrse de la manera normal utilizando dos interruptores o pulsando un botón diagonal.
