Regulador del RGB del botón 6. (1 / 4 paso)

Paso 1: Conexión de un LED RGB

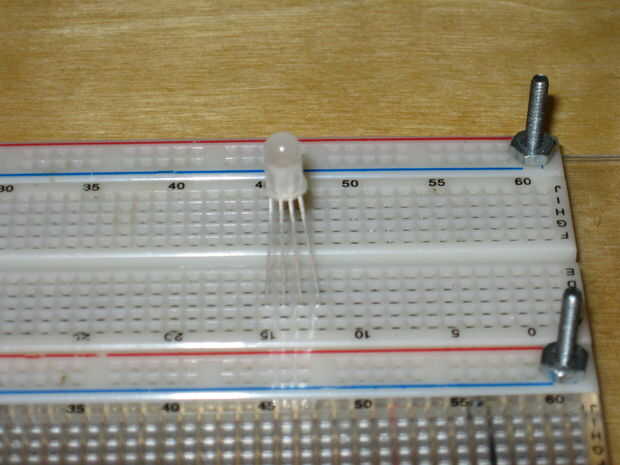

Antes de conectar el LED a la protoboard primero tenemos que identificar los ánodos y cátodos. Si recoges tu LED en una tienda debe ser un diagrama en el paquete indicando el ánodo y cátodo así como que pin va a color. Como con cada LED el pin más largo es el ánodo. En mi LED los pines están dispuestos como rojo cátodo, ánodo, cátodo azul y verde cátodo. Ahora podemos conectar el LED en la placa.

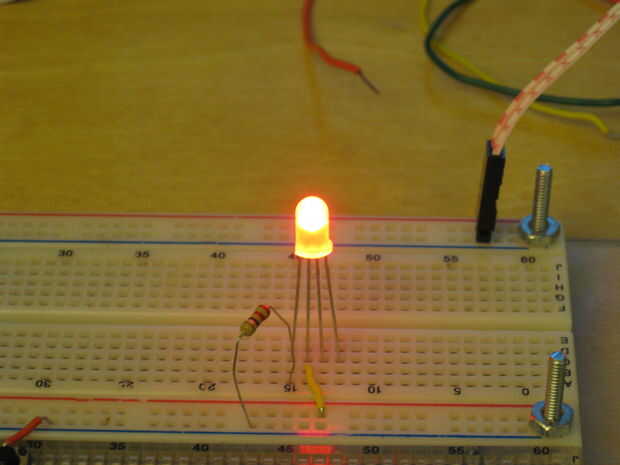

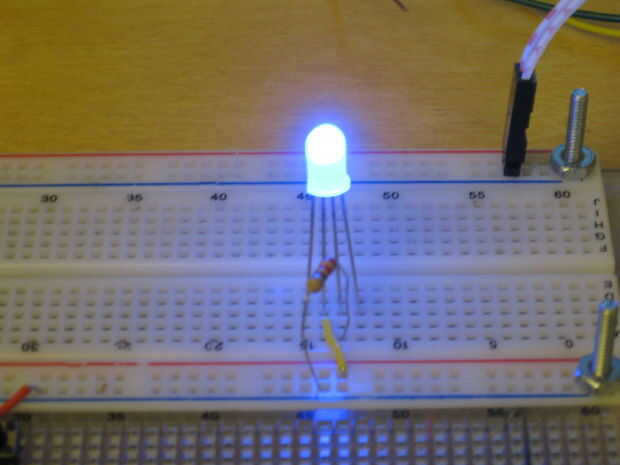

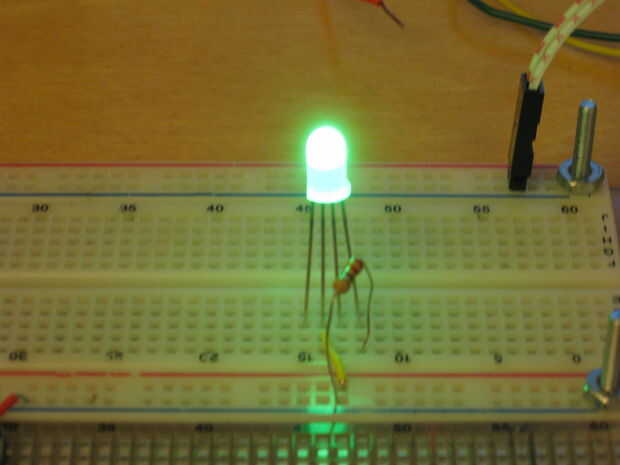

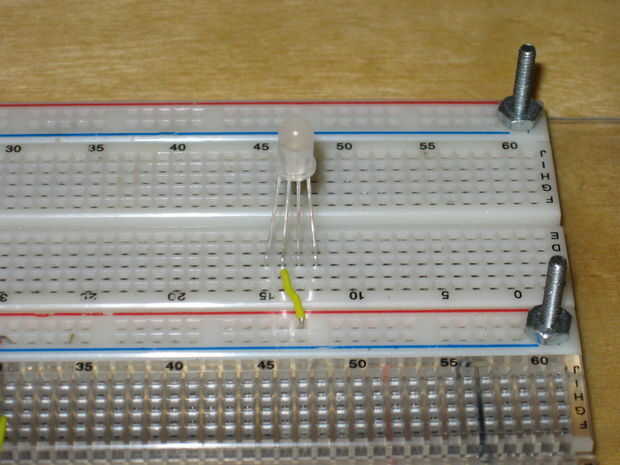

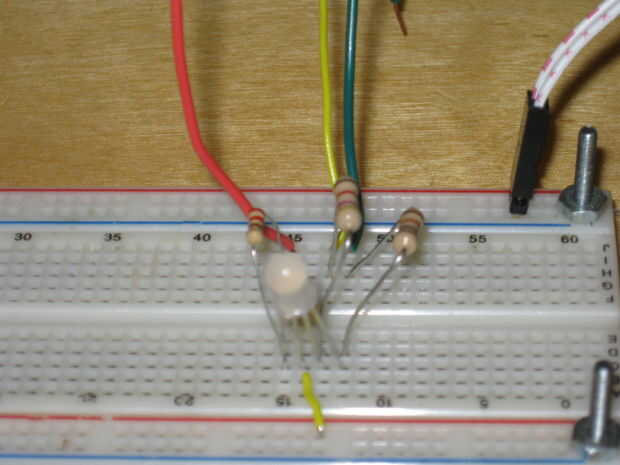

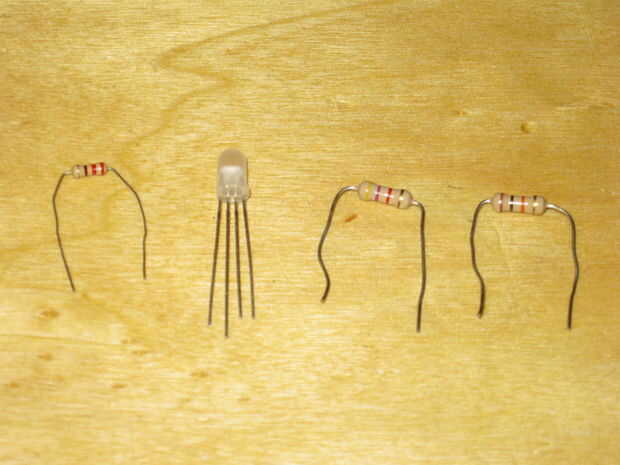

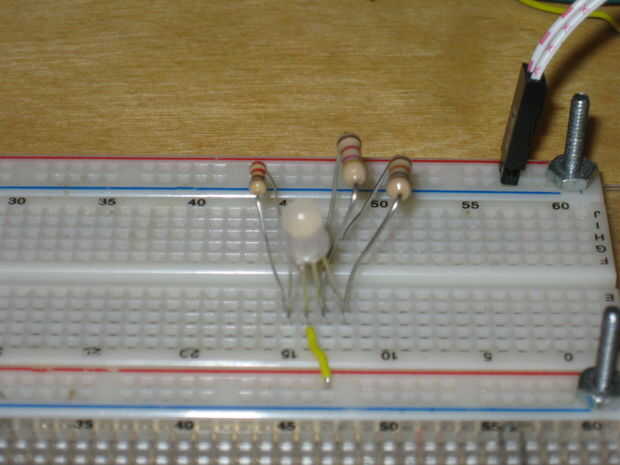

Otro hecho importante sobre LEDs es el ánodo siempre tiene la tensión en él y el cátodo va a tierra. Así que queremos poner un puente del ánodo en el riel de 5V en el protoboard. A continuación tenemos que añadir resistencias a los cátodos. Resistencias son necesarias para limitar la corriente que fluye a los LEDs. Ya que nos estamos conectando el LED a 5V que necesitamos limitar la corriente que va en él de lo contrario nos podríamos quemar el LED. Si pasamos de un cátodo al siguiente plugin el mismo resistor entre él y la tierra podemos ver que los colores no están brillando al mismo interurbanos. En las fotos usé una resistencia de 220 Ohm para demostrar las diferencias en brillo. Es fácil ver que el rojo es el más tenue. La diferencia en el azul y el verde son difíciles de contar en la imagen pero el verde es realmente brillante. Así que vamos a utilizar una resistencia de Ohm 220 en la Red, 470 Ohm en el azul y una 1k ohmios en el Green. Queremos conectarlos con el LED y al otro lado de la Junta. Finalmente conectaremos algunos más cables de puente a las resistencias.

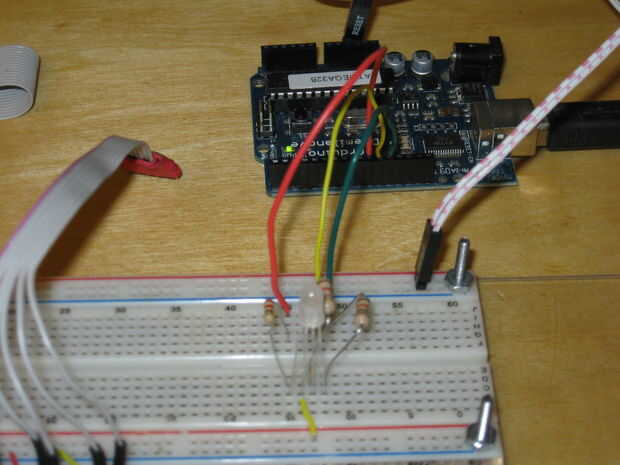

Ahora tome el cable del LED rojo y conectarlo al pin 9 en el Arduino. Ponemos el cable de LED azul en el pin 10 y el cable del LED verde en el Pin 11.
