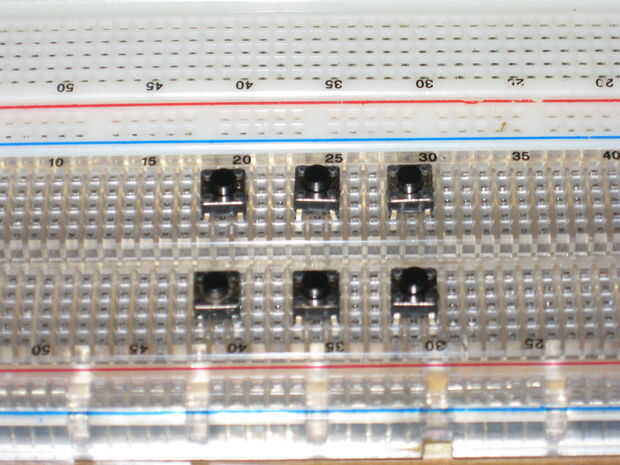

Paso 2: Conectar los 6 botones

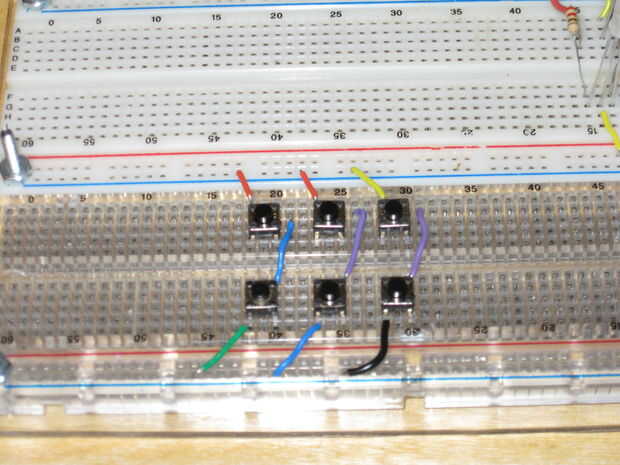

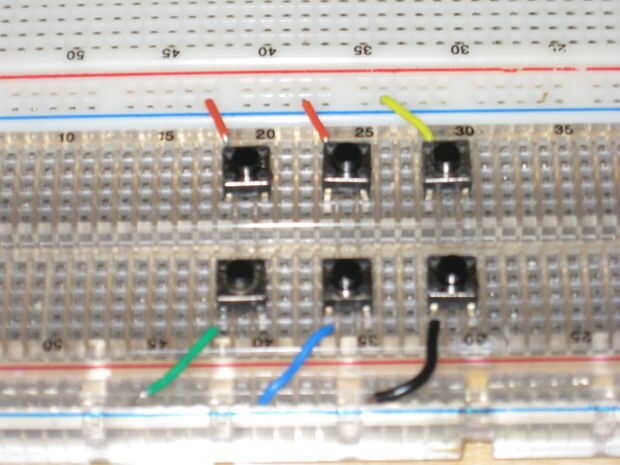

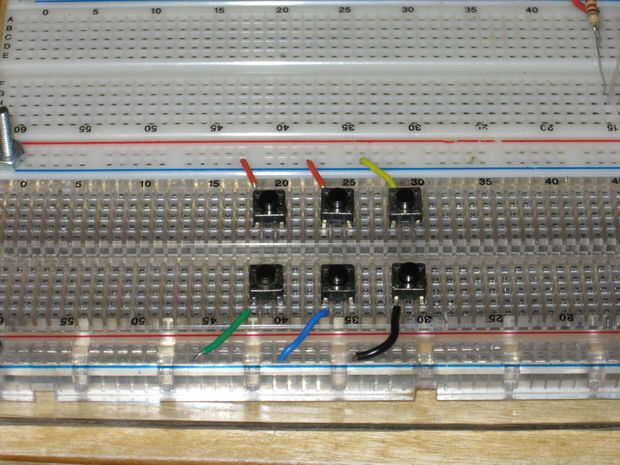

En el botón inferior 3 queremos poner un cable puente allí otra pierna para acumular en la parte superior de la Junta de pan. Esto le ayudará a mantener los cables bien y ordenado. Ahora podemos tener un buena 6 longitudes de cable puente y sujete a la otra pierna de los botones. Utilicé un trozo de cable de cinta para ayudar a mantener los cables organizados.
Los botones pueden conectarse a tierra y no necesitan un tirón para arriba resistencia si está utilizando un Arduino Nove o más reciente ya que se han construido en Levante los resistores.

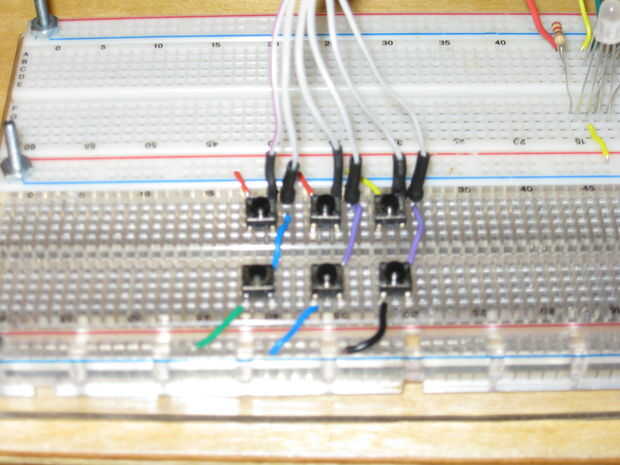

Ahora tenemos que prestar atención a lo del alambre que estamos manejando como conectamos a Arduino. El cable pasará lo siguiente:
- Botón izquierdo superior a Pin 2
- Botón izquierdo inferior a Pin 3
- Botón de media superior al Pin 4
- Bajar botón central al pin 5
- Botón superior derecho para Pin 6
- Botón derecho inferior para Pin 7
Asegúrese de que tiene un par de puentes que van de los 5V y el pin de tierra en el Arduino a los rieles de 5V y tierra en el tablero de pan y estamos listos para escribir un bosquejo para controlar este desorden.
