Regulador del RGB música con AGC (1 / 4 paso)

Paso 1: Cómo funciona

Cuando se envía una señal de sonido en la entrada de la AGC, lo amplifica o amortigua, por lo que la tensión de salida (controlada por potenciómetro RV4) es siempre la misma. Luego pasa por 3 filtros de audio, separar, frecuencias medias y agudas. Los leds están controlados por transistores que conduce la corriente de colector a emisor cuando hay 0.6 v diferencia entre base y emisor. La salida de cada uno de los filtros de audio están conectadas a su propio transistor, para que pueda obtener luz led diferente, cuando hay distintos audios.

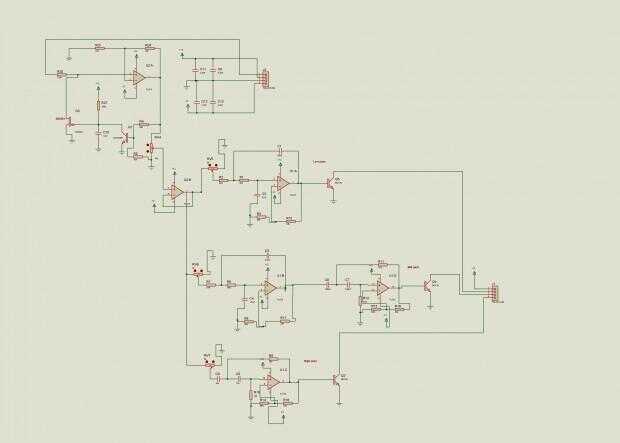

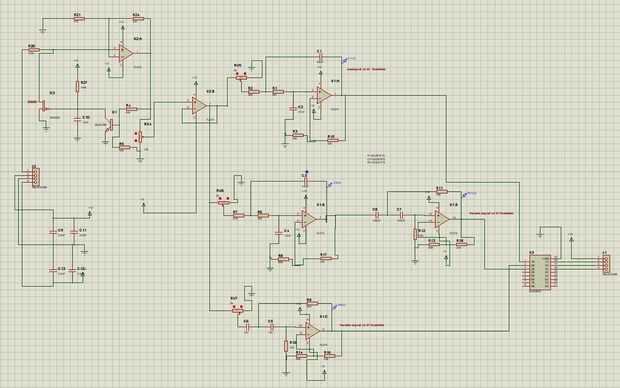

Instructables reduce la resolución de la imagen, así que aquí está una res más altos del esquema:
