Regulador del RGB música con AGC (2 / 4 paso)

Paso 2: El AGC

Aquí les mostraré cómo hacer la parte AGC.

Necesita un OP-amp(U2:A), utilicé un Tl074, que necesita + 12V, GND y - 12V, pero usted puede usar cualquier OP-amp.

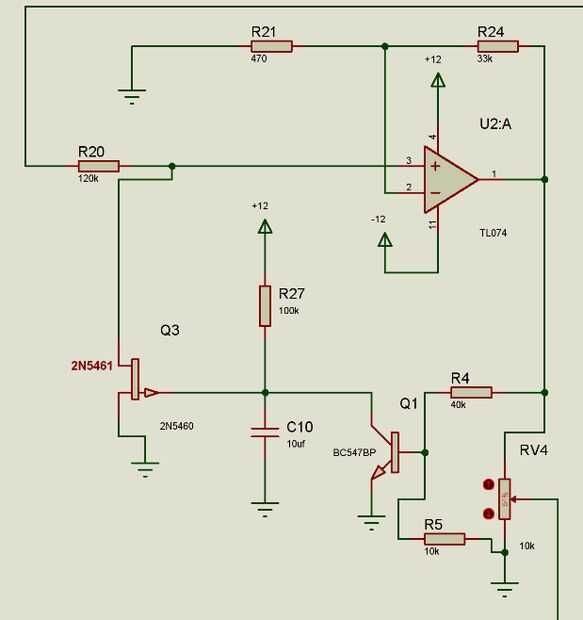

Usted sólo tiene que conectar todo como la imagen, donde la entrada de R20 es la señal de audio (tiene que ser al menos 20mV)

Usé un pote de 10K para regular el voltaje de AGC.
