Paso 3: filtro

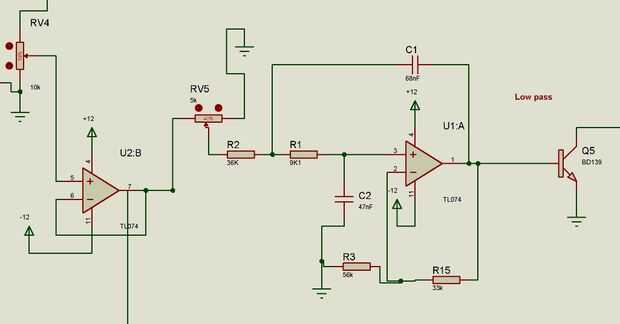

Empiezo con tener un op-amp (U2:B) con un bucle de retroalimentación negativa de la salida de AGC un potenciómetro para cada uno de los tres filtros. La tensión luego pasa por cada filtro, y luego a un transistor final de conducción el voltaje a tierra cuando recibe tensión. Los potenciómetros regulan la amplitud de la señal, que es útil si por ejemplo quieres las frecuencias bajas a la luz más que otros.
En mi esquema tengo la frecuencia de tonos bajos de corte a alrededor de 200hz, el inicio por medio de alrededor de 250hz.

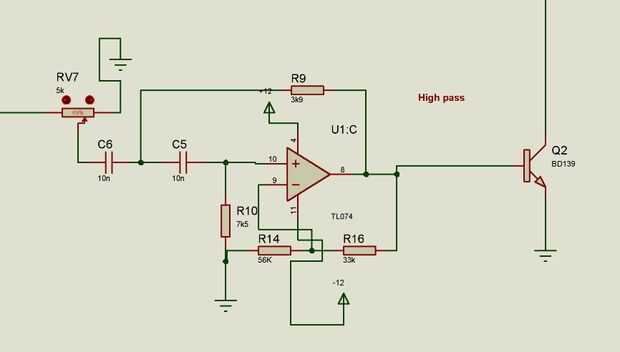

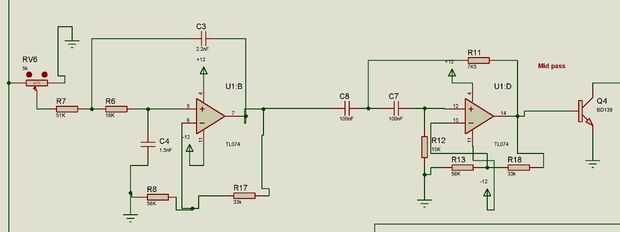

Corte de frecuencia de tonos mid está en alrededor de 2, comienzo para tonos altos en alrededor de 2, 5Khz y 3Khz.
Todo esto puede cambiar a su gusto configurando el condensador y las resistencias en cada uno de los filtros. Utilicé estas calculadoras, que trabajó excelente:
paso bajo: http://sim.okawa-denshi.jp/en/OPseikiLowkeisan.htm
pase alto: http://sim.okawa-denshi.jp/en/OPseikiHikeisan.htm
