Regulador sin hilos de la NES con visualización de datos de (1 / 5 paso)

Paso 1: PROTOBOARD lo!

1) de la soldadura de las cabeceras para el arduino pro 5v y xbee explorer.

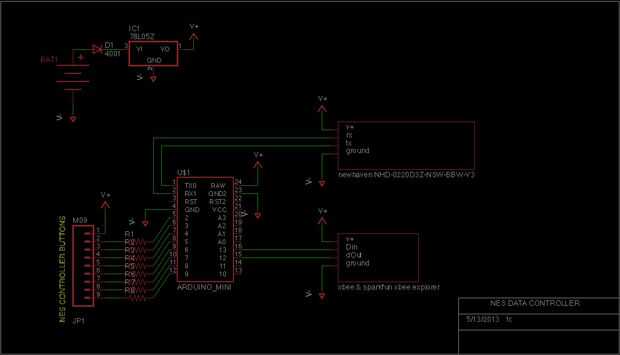

1) siguiendo el esquema, montar el circuito.

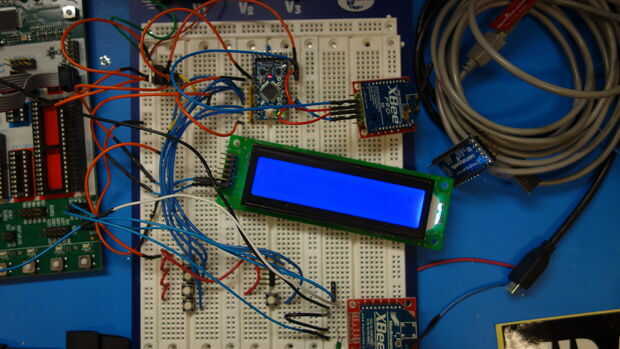

La placa en la foto difiere ligeramente que el esquema, en que no se usan los botones "select" y "start".  También hay algunos pequeños botones para probar el circuito, sin agrietarse, abra el controlador NES.  Puede que desee hacer el paso 5 ahora y programa, el arduino.
