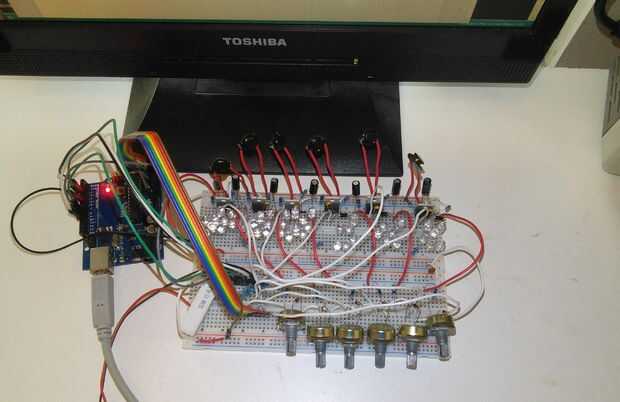

Paso 2: Circuito de convertidor
En convertidores boost la tensión de salida es mayor que el voltaje de entrada. El Arduino mantiene la tensión de salida seguimiento y ajustando el ciclo de trabajo basado en él. La frecuencia es de 62,5 kHz. Si el voltaje de salida cae por debajo de o se eleva por encima de su valor deseado, el ciclo de trabajo aumenta o disminuye. Mayor el MOSFET a tiempo el voltaje es incrementado. El voltaje de retroalimentación se mantiene alrededor de 500mV. Las salidas se pueden ajustar con el potenciómetro.
Los circuitos del convertidor tienen funciones de protección. Cuando primero accionado se comienza en 0% para minimizar la corriente de arranque. Los diodos de zener en las entradas analógicas se utilizan para la protección de la sobretensión. Aseguran que la tensión de realimentación no supera su tensión de ruptura de 4.7V. El snubber RC reduce el sonido en los desagües de los MOSFETs. En este circuito R13 le impide fijar el voltaje demasiado alto. La tensión máxima a utilizar depende de la tensión de ruptura del diodo schottky, el valor de Vdss de lo MOSFET y la tensión por la carga. La fórmula R13=Vref/((Vmax-Vref)/(R11+R12)) calcula el valor de R1 que debe utilizarse. La misma fórmula puede utilizarse también para los otros convertidores con número de resistencias sustituido.
Eficiencia
- Carga: entrada 1.70W,: 11.9V salida: 17.0V eficiencia: 95.1%
- Carga: 15.3W, entrada: 10.3V salida: 21.9V eficiencia: 89,5%
