Paso 2: Dijelovi i Descripción rada
Descripción

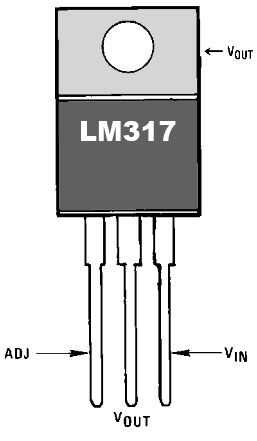

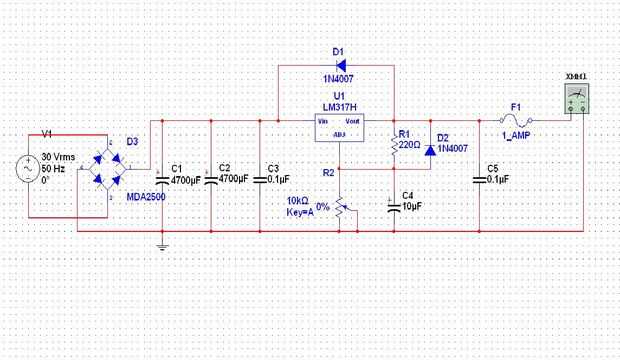

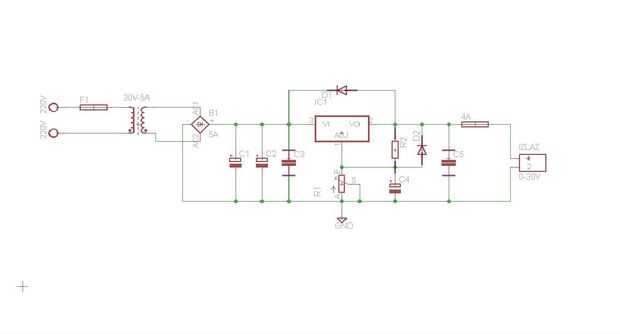

Esta sklop se koristi kao izvor reguliranog napajanja hacer od 1.25 30V, struja 1.5A sa LM317, 5A sa LM338. C1, C2 su kondenzatori za stabilizaciju tj. "glađenje" napona, C3 se koristi za stabilizaciju pri većim frekvencijama. Diodo D1 i D2 se korsite da se kondenzatori ne prazne direktno u tranzistor IC1 (LM317 ili LM338). Prilikom kratkog spoja kondenzatori će se također prazniti preko D1 que D2. Potenciometar R1 se preporuća da bude 10kΩ multi-vueltas zbog precizinije regulacije napona. Može se koristiti obićni potenciometar, ali poco će lošija preciznost regulacije. Kondenzator C4 se koristi za bolje odbijanje "šuma" tj. PRI većim strujama napon neće varirati. C5 se koristi za stabilizaciju pri većim frekvencijama. Na tranzistor IC1 obavezno staviti hladilo!!!!!!
DIJELOVI
C1, C2 = 4700uF 50V elektrolitski kond. C3 = 0.1uF tantalio 50V ili keramicki kond. C4 = 10uF 50V elektrolitski kond. C5 = 0.1uF tantalio 50V ili keramicki kond. R1 = 10kΩ multi-vueltas potenciometar R2 = 220Ω 1/2W 0,5% película metálica otpornik D1, D2 = 1N4004 ili 1N4007 IC1 = LM317 ili LM338 / Za struje 1.5A koristiti LM317, struje za do 5A koristiti LM338 B1 = Gretz 5A F1 = Ovisno o nazivnoj struji transformatora F2 = 1,5 za LM317, 4A za LM338
