Rejilla de Adafruit Huzzah 42 Charlieplex LED

¿Qué estamos haciendo?

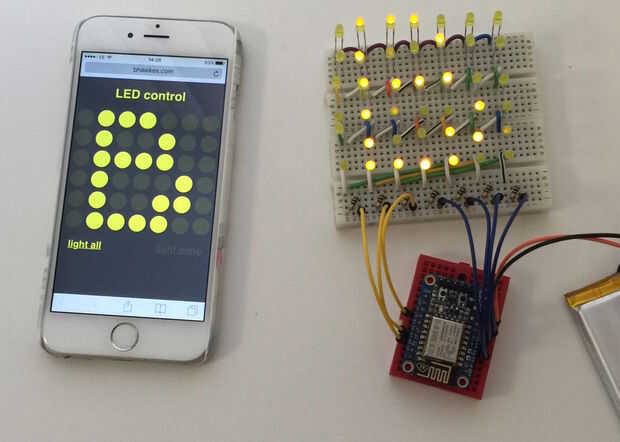

Vamos a crear una rejilla de LED controlable de 6 x 7 con componentes mínimos.

Charlieplexing

Charlieplexing es un método para controlar individualmente los LEDs más que pins utilizados. Este método es popular ya que no requiere de ningún componente adicional como registros de desplazamiento.

Sobre todo trabaja por cambiar el modo de dos pernos para una entrada y una salida a la luz de un LED específico. A través de y encendido de cada LED a la vez rápida bastante da la ilusión de múltiples LED se enciende a la vez.

La fórmula para calcular la cantidad de LEDs se puede controlar de la cantidad de pines (N) que desea utilizar es:

N*(N-1)

Tan 3 pins = 6 LEDs, 4 = 12, 5 = 20, 6 = 30, 7 = 42, 8 = 56, 9 = 72 y así sucesivamente.

Para este tutorial vamos a utilizar pernos de 7, eso significa que tenemos 42 LEDs que podemos controlar.

Adafruit Huzzah

El Adafruit Huzzah es una ESP8266 breakout Junta - que utilicé para este proyecto fácil de programa y energía comparado con un ESP8266 pelado, pero aún así sigue siendo super barata. Esta tabla es grande porque se ha construido en Wi-Fi, por lo que podemos agregar la capacidad de cambiar la red de Internet.

Etiquetas: LED, ESP8266, Iot, Huzzah, Charlieplex
