Rejilla de Adafruit Huzzah 42 Charlieplex LED (5 / 9 paso)

Paso 5: Añadir resistencias y conectarse el Huzzah

Las resistencias de valor que desea utilizar la voluntad probablemente dependen de los LEDs que uso, he usado 10Ω (marrón negro negro) para esto.

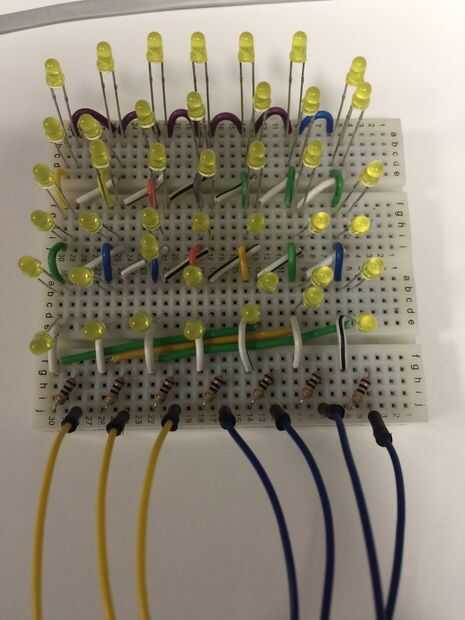

Conectar cada una de las resistencias a la Huzzah (que hemos colocado en su propio protoboard).

1 º -> pin 5
2 º -> pin 4
3 º -> pin 15
4 º -> pin 16
5 º -> perno 14
6 -> pin 12
7 -> pin 13
