Relais eléctrico diversión (2 / 3 paso)

Paso 2: El relé

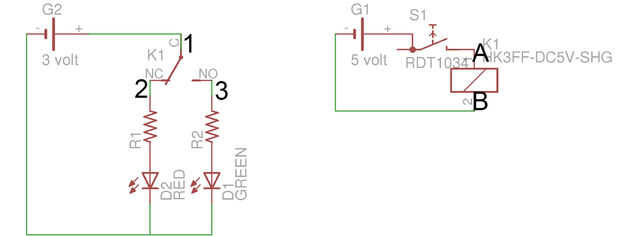

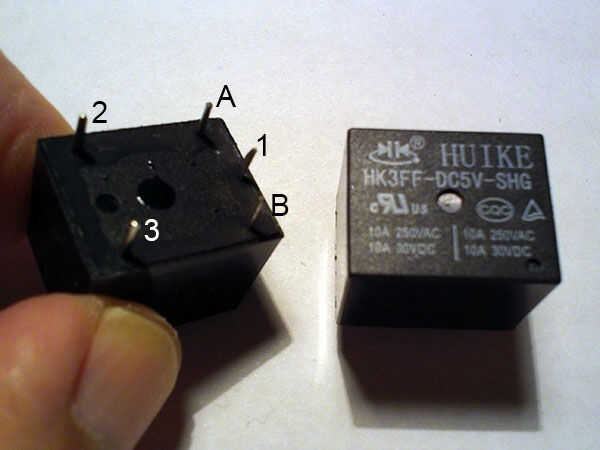

El relé tiene 5 pernos. Es un relé SPDT. SPDT significa un polo doble tiro. Pernos A y B son los pernos donde se aplica 5 voltios. Los otros tres pernos conforman los dos interruptores. 1 y 2 forman un interruptor y 1 y 3 forman parte de otro interruptor. Incluso cuando no hay energía se aplica a los pines A y B, están conectados los pines 1 y 2. Son normalmente cerrado o NC. Al aplicar la fuente de alimentación de 5 voltios a los pines A y B la conexión entre 1 y 2 se abre y conecta 1 y 3. Puede establecer la polaridad de los 5 voltios a B de cualquier manera, cuando se aplica la energía se producirá el cambio. La conexión entre los pines 1 y 3 no son significado de normalmente abierto () no existe ninguna conexión entre los dos cuando el relé es unpowered.
