Relais eléctrico diversión (3 / 3 paso)

Paso 3: poder!

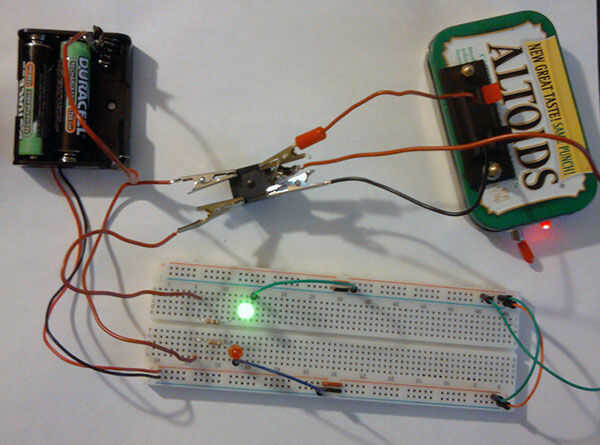

En la foto donde el LED verde se encienda el circuito tiene 5 voltios de alimentación se aplica a los pines A y B de mi fuente de alimentación de 5 voltios regulados Altoid. El poder de las dos baterías de AA está fluyendo al pin 1 y 3, entonces a través del LED y de vuelta a las pilas.

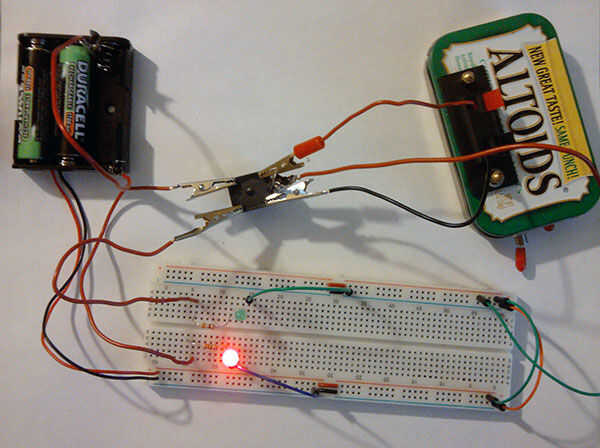

En la foto donde el LED rojo se encienda ningún cambio ha tenido lugar en el circuito con las pilas AA que no sea el cambio de conexión en el relé. Ya no hay ningún voltaje se aplica a los pernos A y B. Esto cierra la conexión entre los pines 1 y 2 y abre la conexión entre los pines 1 y 3. La conexión entre los pines 1 y 2, o 1 y 3 son capaces de manejar suficiente voltaje para activar una luz de 110 voltios corriente alterna (CA) o un aparato. Pero la tensión que opera este relé no debe exceder a 5 voltios. Así que usted puede encender y apagar un electrodoméstico con una fuente de alimentación de 5 voltios. Pero por favor deje un voltaje peligroso solo si no estás absolutamente seguro de que sabes lo que haces ya que es fácilmente suficiente voltaje para matarte.

Gracias por mirar mi Instructable y si puedo responder cualquier pregunta siente por favor libre de pedir.
