Paso 2: configuración

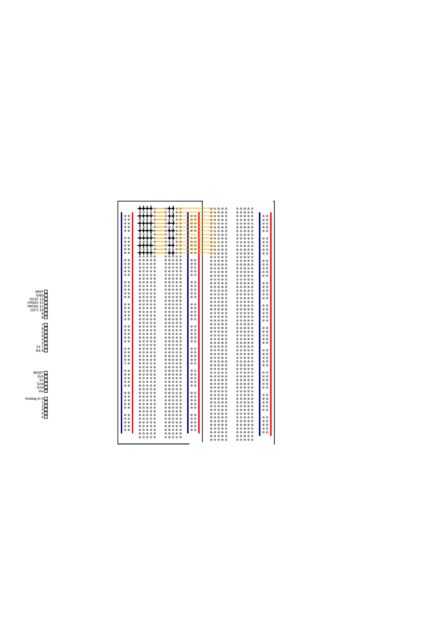

Con la foto presentada y negro sobre los círculos representa las patas positivas de cada LED va a través del canal con 42 LED. Las líneas naranja representan los puentes entre cada canal. Al final de los puentes a la derecha usted necesitará ejecutar puentes a la placa Arduino sí mismo. Se colocarán los puentes que coinciden con las patas positivas en entradas digitales 0, 8, 9, 10, 11, 12 y 13. Los puentes que coinciden con las patas negativas se colocarán en las entradas 1, 2, 3, 4, 5, 6 y 7.
